在智能電網與工業互聯網深度融合的背景下，通信協議的技術選型直接影響系統性能、兼容性及演進能力。DLT645協議作為我國電力行業的核心通信標準，在電能表通信領域占據主導地位。然而，面對跨行業應用需求和國際化趨勢，需深入分析其與Modbus、IEC62056等協議的技術差異。本文將從協議棧架構、數據建模、安全機制等底層技術維度展開對比，結合典型應用場景探討協議特性對系統設計的影響。
DLT645協議采用精簡的三層架構：
? 物理層：RS485差分傳輸（最大1200m）或紅外通信（波特率1200-9600bps）；
? 鏈路層：主從式半雙工通信，支持點對多點輪詢；
? 應用層：定義電能表專用數據格式（如32位BCD碼表示電能量）；
DLT645協議技術特性：
? 幀頭采用0x68起始符與0x16結束符實現快速同步；
? 支持動態數據長度（0-255字節）適應不同業務需求；
? 校驗方式：異或校驗（舊版本）或CRC16（2007版）；
Modbus協議分為RTU、ASCII、TCP三種變體：
Modbus協議技術特性：
? RTU模式采用二進制編碼，傳輸效率高（11位/字節）；
? TCP模式通過502端口實現以太網通信；
? 支持功能碼擴展（1-255，其中65-255為用戶自定義）；
IEC62056協議棧基于COSEM（Companion Specificationfor Energy Metering）對象模型構建：
? 物理層：電力線載波（PLC）、無線（如LoRa、藍牙、WiFi）等；
? 鏈路層：HDLC協議變種，支持多幀傳輸；
? 應用層：基于ASN.1編碼的COSEM對象訪問；
IEC62056協議技術特性：
? 支持復雜數據類型（如數組、結構）；
? 通過邏輯設備（LogicalDevice）抽象實現設備建模；
? 支持文件傳輸和遠程維護功能；

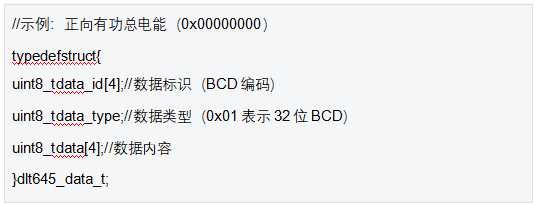

采用"數據標識+數據類型"的二維編碼方式：
DLT645協議數據標識體系特點：
? 預定義100+種標準數據標識（如電壓、電流、費率時段）；
? 支持廠商自定義擴展（通過保留數據標識段）；
采用線性地址空間（0-65535）：
Modbus協議的寄存器模型局限性：
? 需通過地址映射表關聯具體物理量；
? 復雜數據結構需多寄存器組合實現；

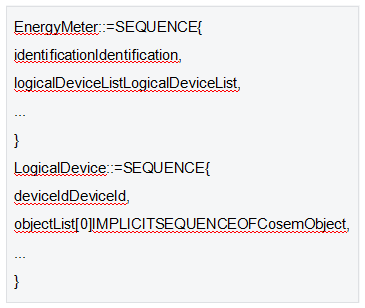

IEC62056協議基于抽象語法表示（ASN.1）構建層次化對象：
IEC62056協議模型優勢：
? 支持動態對象實例化；
? 內置時間同步、事件日志等通用功能模塊；
? 支持跨協議訪問（如通過HTTP/COAP）；
DLT645協議通過三級防護體系保障通信安全：
? 物理層安全：RS485總線訪問控制；
? 鏈路層安全：ESAM加密模塊（符合Q/GDW376.1標準）；
? 應用層安全：命令分級授權（如編程命令需密碼驗證）；
DLT645協議典型流程：
Modbus協議通過以下方式彌補協議缺陷：
? TLS加密：在TCP層添加加密隧道；
? 數字簽名：使用HMAC驗證消息完整性；
? 訪問控制：基于IP地址的白名單機制。
Modbus協議局限性：
? 加密增加約30%的傳輸延遲；
? 需額外硬件支持（如安全協處理器）；
IEC62056協議內置安全機制包括：
? 認證密鑰管理：支持密鑰更新和吊銷；
? 數據完整性保護：使用AES-CBC-MAC算法；
? 安全通道建立：基于Diffie-Hellman密鑰交換。
IEC62056協議典型應用場景：
? 遠程抄表時加密敏感數據（如用戶用電記錄）；
? 支持第三方審計機構的安全訪問；

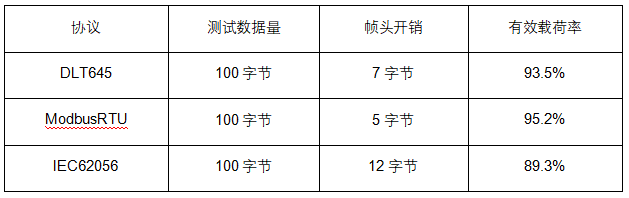

通過實測數據對比三種協議的有效載荷率：
優化建議：
? DLT645協議可通過啟用CRC校驗提升可靠性；
? Modbus RTU適合大數據塊傳輸；
? IEC62056協議需配合壓縮算法使用；

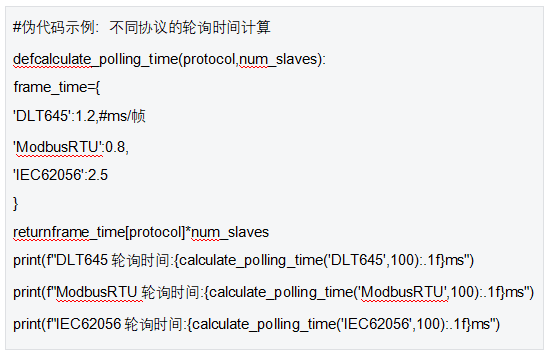

在100個從站環境下的測試結果：
結論：
? Modbus RTU協議在快速輪詢場景中表現最優；
? DLT645協議通過優化地址編碼可提升并發性能；
? IEC62056協議適合異步通信場景。
新版本特性：DL/T645-2023新增：
? 支持64位整數數據類型
? 擴展無線通信方式（如NB-IoT）
? 增強防攻擊能力
標準化進程：積極參與國際標準制定（如IEEEP2747）
DLT645轉Modbus網關：
? 實現電力設備與工業系統的無縫對接；
? 支持動態數據映射（如將DLT645協議的0x0000轉換為Modbus 30001寄存器）；
IEC62056協議 over DLT645協議：
? 在DLT645鏈路層承載COSEM對象通信；
? 實現國內標準與國際標準的兼容過渡；
通過多維度技術對比可見：
? DLT645協議在國內電力場景中具有不可替代的優勢，建議在新建智能電網項目中優先采用；
? Modbus協議在工業控制領域的通用性使其成為跨行業集成的首選；
? IEC62056協議更適合國際化能源管理系統的建設。
未來發展建議：
? 加快DLT645協議的標準化進程，推動其成為國際標準；
? 開發多協議融合網關，解決異構系統集成難題；
? 加強協議安全技術研究，應對智能電網面臨的新型攻擊威脅。
通過深入理解各協議的技術特性，結合具體應用場景進行科學選型，將為構建高效、安全、可擴展的智能通信系統提供有力支撐。
