EWM104-BT13系列藍牙模塊是億佰特基于藍牙BLE5.0協議版本設計的藍牙接近開關模塊，該系列藍牙模塊分根據PCB板載天線接口和3代IPEX天線接口分為EWM104-BT13SP和EWM104-BT13SX，藍牙模塊貼片型、體積小、功耗低、2.4GHz工作頻段等特點。該藍牙模塊使用通用的AT指令設置參數，操作簡單快捷，藍牙接近開關模塊廣泛應用在智能門鎖、智能車鎖、智慧家庭、消費電子、工業控制等常見物聯網應用場景。
? PC 端串口工具 - XCOM.exe；（藍牙接近開關模塊配置工具下載鏈接：http:///product/2446.html）
? 手機端 BLE 調試 APP - nRF connect；
? 微信小程序，使用微信掃碼進入：
? 打開手機系統藍牙功能界面；

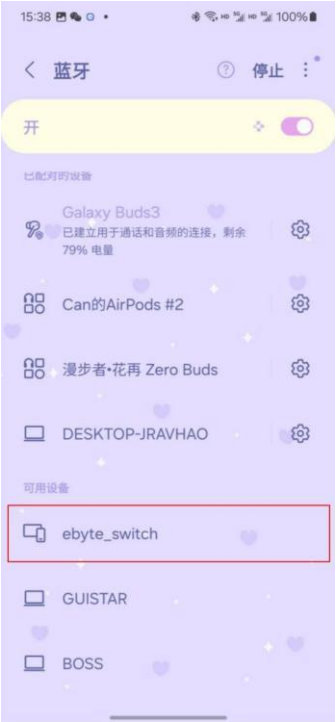

? 等待系統掃描到 ebyte_switch 名稱的設備；

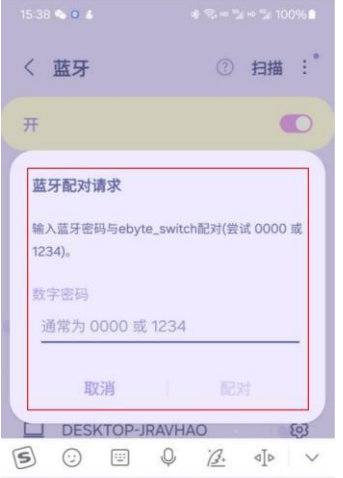

? 點擊設備連接，等待出現配對碼驗證界面；
? 輸入 6 位數字密碼（默認 123456）點擊配對；

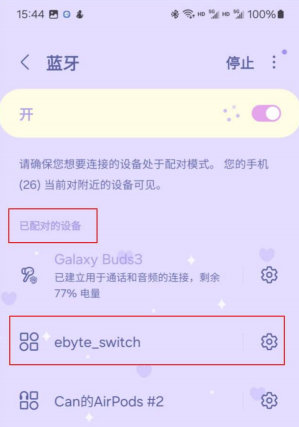

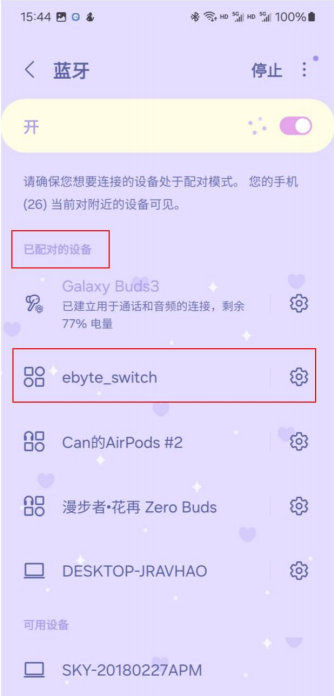

? 顯示配對成功，如下圖所示：

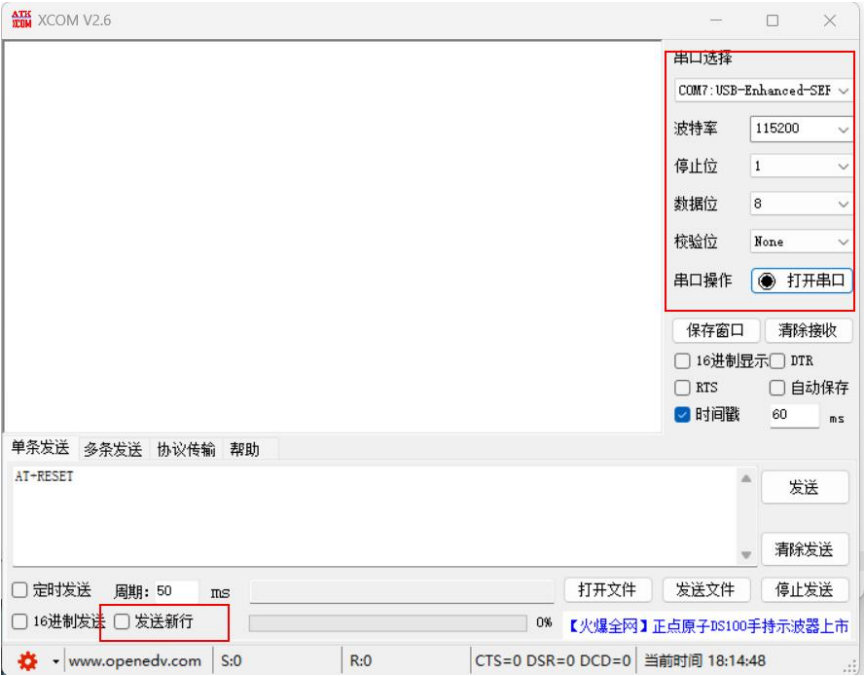

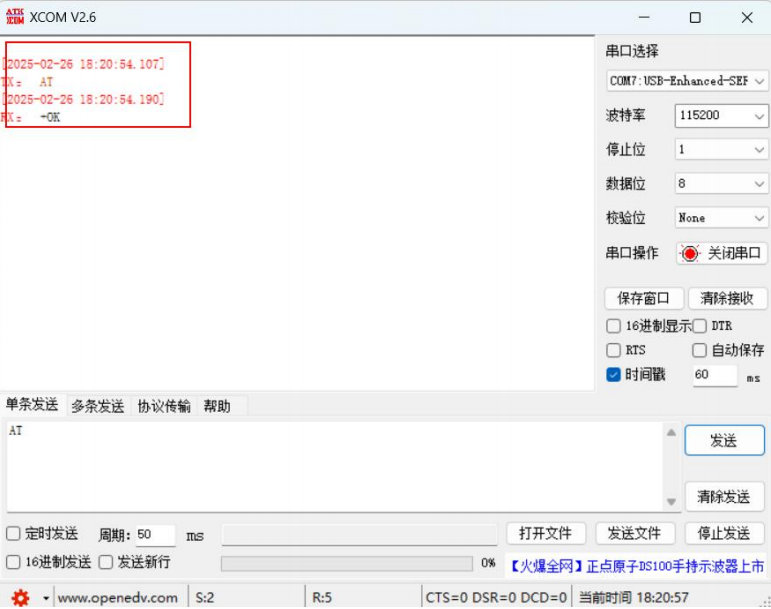

? 設置XCOM串口配置工具串口波特率相關配置（默認串口參數配置：115200，8，1，none,無流空），如圖表0- 1XCOM參數配置圖；
? 按照EWM104-BT13系列藍牙接近開關模塊產品手冊AT指令表章節所示指令，藍牙模塊配置如下所示；
? 需要確認藍牙模塊已經與手機完成配對，如下圖所示；
? 使用微信掃碼打開微信小程序：

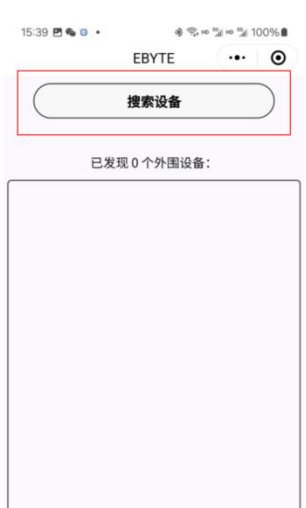

? 點擊搜索設備；

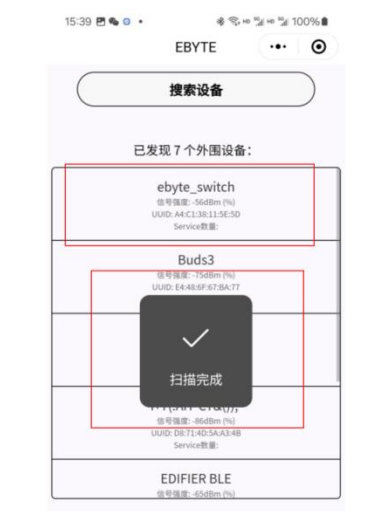

? 等待小程序提示掃描完成后，找到對應名稱設備（默認位 ebyte_switch），如下圖所示：
? 點擊設備名稱，等待連接；
? 點擊配置；
? 輸入配對密碼進行驗證；
? 驗證成功后進入配置界面；

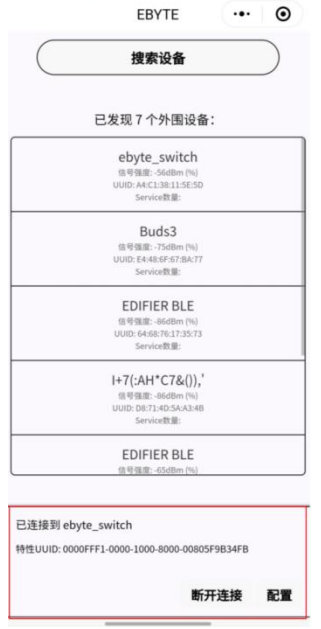

? 連接完成后如圖所示；

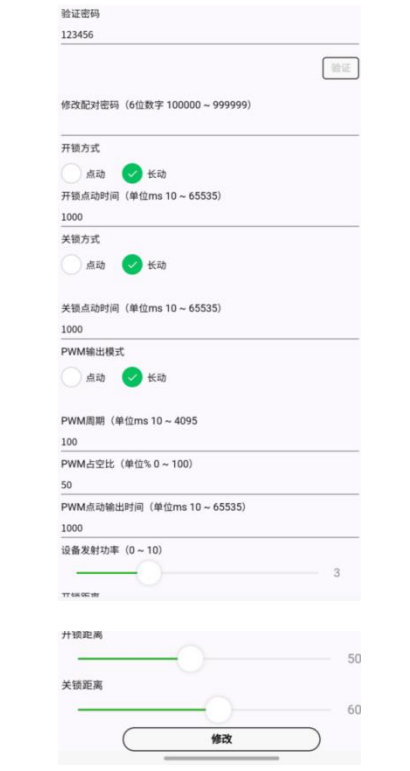

?圖表 0- 6 微信小程序參數界面圖
? 按提示修改數據后，點擊修改可以完善藍牙模塊配置；

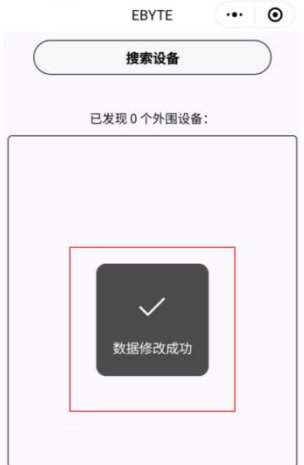

? 修改成功，如下圖所示：
當手機與藍牙接近開關模塊完成配對后，正常情況下手機會自動連接藍牙模塊，（在你不主動斷開模塊的情況下）單手機靠近藍牙模塊后會觸發藍牙接近開關模塊的開鎖功能io，以及pwm。當手機遠離藍牙接近開關模塊到達一定程度時（或者直接斷開模塊的連接）會觸發藍牙模塊的關鎖io。藍牙接近開關模塊廣泛應用在智能門鎖、智能車鎖、智慧家庭、消費電子、工業控制等物聯網應用場景，藍牙接近開關模塊的配置教程可參考以上應用指南。
