【物聯科普】PCB高頻電路布線設計詳解




PCB高頻電路布線設計技巧

1. 合理選擇PCB層數

在高頻電路設計中,選擇合適的PCB層數至關重要。多層板結構能夠提供足夠的電源和地平面,這對于降低寄生電感和減少信號間的交叉干擾非常有利。通常情況下,高頻電路會采用4層或更多層的PCB設計,其中專門的電源層和地層能夠有效地隔離信號層,減少電磁干擾(EMI)和射頻干擾(RFI)。通過合理的層疊結構設計,還可以優化信號的返回路徑,提高信號的完整性。

2. 走線方式

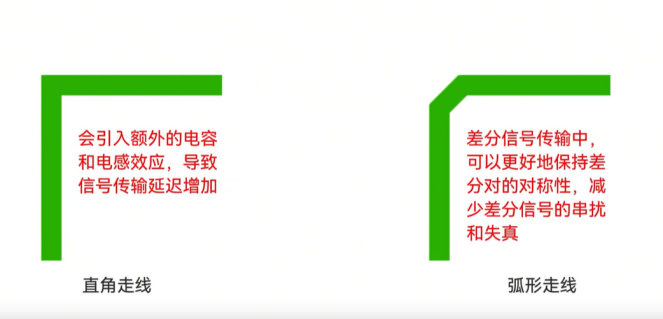

高頻信號的走線方式應盡量采用直線布線,以減少信號的反射和損耗。在必須彎折時,應使用45°角或圓弧拐彎,避免使用90°直角拐彎,因為直角拐彎會產生較大的電磁輻射和信號反射。同時,走線的寬度和間距也應根據信號的頻率和電流大小進行合理設計,以確保信號的傳輸質量和穩定性。

走線方式

3. 走線長度

高頻信號線的長度應盡可能短,以減少信號的傳輸延遲和損耗。對于時鐘等關鍵信號,應采用等長布線技術,消除不同信號線之間的延遲差異,確保系統的時序穩定性。在布線過程中,還需要考慮信號的阻抗匹配問題,避免因阻抗不匹配而產生的信號反射和振蕩。

4. 過孔設計

在高頻電路中,過孔的設計也非常重要。應盡量減少不必要的過孔,因為過孔會產生寄生電感和電容,影響信號的傳輸質量。對于必須使用的過孔,應確保其阻抗與傳輸線的阻抗一致,以減少信號的反射和損耗。同時,過孔的尺寸和形狀也應根據信號的頻率和電流大小進行合理設計。

5. 層間布線

在多層PCB設計中,相鄰層間的布線方向應盡量垂直。這種布線方式可以有效地減少層間的電磁耦合和干擾,提高信號的完整性。同時,還應注意避免在不同層之間形成長距離的平行走線,以免產生串擾問題。

6. 包地處理

對于關鍵信號線,可以采用包地處理來提高其抗干擾能力。包地處理即在信號線的周圍布置一圈地線,形成一個屏蔽層,有效地隔離外界干擾信號。這種處理方法在高頻電路設計中非常常見,特別是對于敏感信號和高速信號線。

7. 信號線與電源、地線的處理

在高頻電路設計中,電源線和地線的處理也非常重要。應加寬電源線和地線的寬度,以降低其阻抗,減少電源噪聲和電壓降。同時,在電源和地線之間應加去耦電容,以濾除電源中的高頻噪聲和干擾信號。去耦電容的布放位置和容量選擇應根據具體的電路需求和信號頻率進行合理設計。

8. 高頻扼流與鋪銅

在數字地和模擬地之間,可以加入高頻扼流磁珠來隔離數字電路和模擬電路之間的干擾。高頻扼流磁珠對高頻信號具有較大的阻抗,可以有效地抑制高頻噪聲的傳播。此外,在PCB的空閑區域可以鋪銅處理,以提供一個良好的地平面,減少電磁輻射和干擾。鋪銅時應注意與信號線保持一定的間距,避免產生短路問題。

9. 串擾與阻抗匹配

在高頻電路布線中,還需要特別注意串擾和阻抗匹配問題。應避免信號線近距離平行走線,因為平行走線容易產生電磁耦合和串擾問題。必要時,可以在兩條信號線之間插入地線來隔離干擾信號。同時,應確保所有信號線的阻抗匹配,以避免因阻抗不匹配而產生的信號反射和振蕩問題。通過合理的布線設計和阻抗匹配技術,可以提高高頻電路的傳輸質量和穩定性。


今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號(微信號:)進行了解,也可以直接撥打400電話咨詢技術專員!
