繼電器是電氣控制系統中的關鍵組件，廣泛應用于自動化、家電、工業設備等領域。無論是簡單的開關控制，還是復雜的邏輯電路，繼電器都發揮著不可替代的作用。本文將詳細介紹繼電器的工作原理、分類、選型及實際應用，幫助你更好地理解和使用繼電器。
繼電器是一種電控開關，繼電器通過小電流控制大電流的通斷。繼電器核心原理是利用電磁效應，當線圈通電時，產生的磁場會吸引銜鐵，從而接通或斷開觸點。

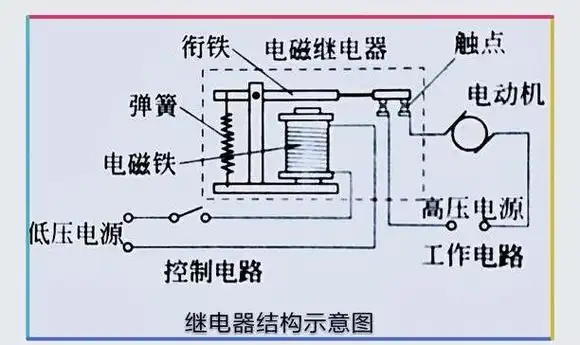

繼電器主要由以下幾個部分組成：
①電磁鐵：低壓電源通過電磁鐵，產生磁場；
②觸點：開關部分，用于控制高壓電源；
③銜鐵：被磁場吸引，帶動觸點的動作；
④彈簧：在斷電時復位觸點；
電磁繼電器通過電磁效應控制觸點。
固態繼電器：無機械觸點，采用半導體器件實現開關功能。
常開型（NO）：繼電器未通電時斷開。
常閉型（NC）：繼電器未通電時閉合。
轉換型（COM）：兼具常開和常閉功能。
通用繼電器：適用于一般電路控制。
時間繼電器：具有延時功能，用于定時控制。
熱繼電器：用于電機過載保護。
根據控制電路的電壓選擇，常見的有5V、12V、24V、220V等。
根據被控電路的電流和電壓選擇，確保觸點的承載能力滿足要求。
根據電路需求選擇常開、常閉或轉換型觸點。
考慮繼電器的安裝空間和固定方式，如插座式、PCB焊接式等。
例如，空調、冰箱等家電中，繼電器用于控制壓縮機、風扇等設備的啟停。
在PLC（可編程邏輯控制器）系統中，繼電器用于控制電機、閥門等執行機構。
汽車燈光、啟動電機等電路均使用繼電器進行控制，以提高安全性和可靠性。
1.避免觸點過載 ：確保觸點的額定電流和電壓不超過標稱值，否則可能導致觸點燒毀。
2.防止線圈過熱 ：長時間通電可能導致線圈過熱，因此需選擇合適的工作周期。
3.注意觸點抖動 ：在切換瞬間，觸點可能會產生抖動，可通過增加消抖動電路解決。
繼電器作為一種基礎但功能強大的電子元件，在現代電氣控制中扮演著重要角色。通過了解其工作原理、分類及選型方法，你可以更好地將其應用于實際項目中。
