隨著PN1-D25系列profinet網關模組產品上市，該profinet網關模組支持profinet協議轉modbus RTU協議的網關，用于將Modbus數據映射到Profinet網關上。該profinet網關使用GSD文件進行集成，免代碼讀取、寫入Modbus設備，可以快速設置數據并將其傳輸?shù)絇LC設備中。該Profinet網關提供1路RS485和1路RS422（兼容RS485）接口各支持32個命令節點，共64個命令節點。所有Modbus命令以模塊形式加載，Profinet、Modbus間的內存映射關系直觀，可在STEP 7或博途軟件中查詢?？杉虞d狀態字節查詢Modbus設備的連接狀態，實時監控設備狀態。
最近有很多profinet網關客戶在使用博圖或STEP 7軟件來配置PN1-D25單網口profinet網關設備時，經常反饋profinet網關無法讀寫到正確的數據，同時profinet網關會返回錯誤，表現為profinet網關與PLC設備的錯誤燈都在閃爍。我們?cè)跒榭蛻籼峁?span style="font-family:微軟雅黑;font-size:14px;text-wrap:wrap;">profinet網關設備的技術支持時，大部分客戶都是因?yàn)閷ⅰ凹拇嫫鞯膍odbus地址”當成“寄存器地址”配置到了profinet網關，導致profinet網關讀寫到錯誤的寄存器導致報錯。那么如何理解profinet網關“寄存器的modbus地址”與“寄存器地址”，寄存器的modbus地址和寄存器地址有什么區別。在什么時侯該用那種地址？本文將做profinet網關的寄存器的modbus地址和寄存器地址的詳細介紹。
Modbus地址區分為的0區、1區、3區、4區
0區、1區、3區、4區各是一片數據區，是Modbus協議規定的地址范圍，各類地址是互相對應的
0區 ：離散量輸出，可讀/可寫【對應PLC: DO】線圈類地址：00001~09999。使用功能碼：01、05、15
1區 ：離散量輸入16位，只讀【對應PLC: DI】觸點類地址：10001~19999。使用功能碼：02
3區 ：輸入寄存器16位，只讀【對應PLC: AI】模擬輸入地址：30001~39999。使用功能碼：04
4區 ：保持寄存器，可讀/可寫【對應PLC: AO（或某些參數區）】模擬輸出地址：40001~49999。使用功能碼：03、06、16

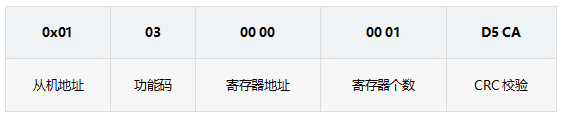

要想理解modbus地址，我們先簡單介紹一下modbus協議報文，下面是一條讀保持寄存器（地址40001）的modbus報文。Mdobus請求報文基本由從機地址、功能碼、寄存器地址、讀寫的寄存器數量與CRC16校驗碼組成。讀40001就對應了modubs報文中的功能碼（0x03）與寄存器地址（0x00）

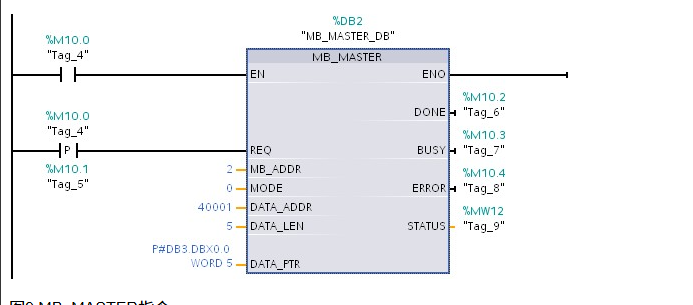

Profinet網關在博圖中使用“Modbus_Master”指令時，”DATA_ADDR”參數填寫的是寄存器的modbus地址。這樣的好處是開發者在編寫mdobus指令是不需要關注改用什么功能碼。只需關注是需要讀或?qū)懀c讀寫數量。PLC會自動根據參數調用對應的功能碼，方便了開發人員的效率。同時目前各modbus從站設備文檔基本都會提供“modbus地址表”與“寄存器地址表”。

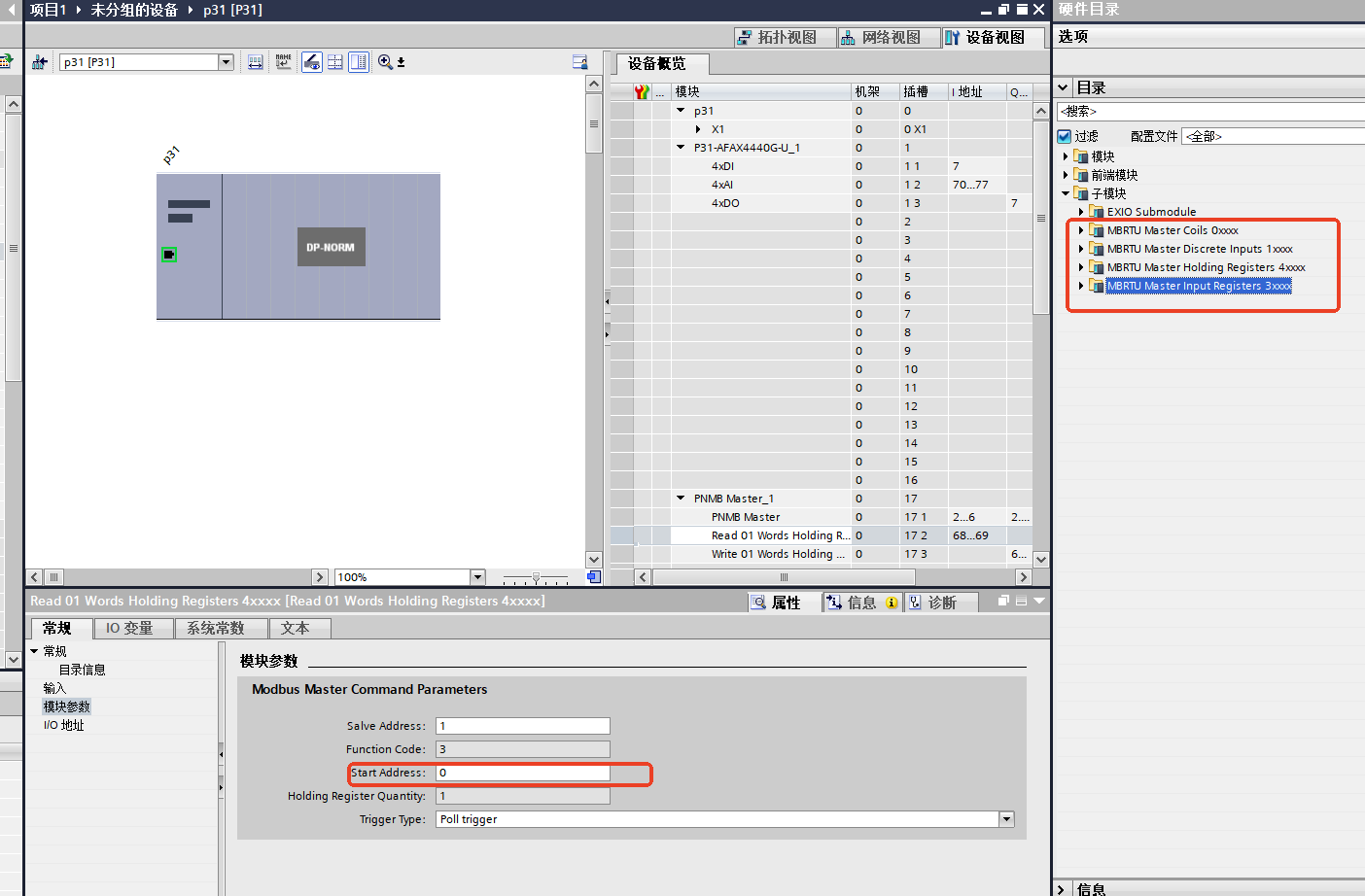

PN1-D25單網口profinet網關的modbus模塊參數在配置時已經劃分好了Coil-線圈-DO-0區、Discrete Input-離散輸入-DI-1區、Holding Register-保持寄存器-AO-4區、Input Register-輸入寄存器-AI-3區，在填寫起始地址（Start Address）時需要填寫寄存器地址，不能寫帶modbus區的modbus地址。
可以使用DATA_ADDR和MODE參數來選擇Modbus功能代碼。
DATA_ADDR（從站中的Modbus起始地址）：指定在Modbus從站中訪問的數據的起始地址。
Modbus_Master指令使用 MODE 輸入，不使用功能代碼輸入。MODE和DATA_ADDR結合使用可指定在實際Modbus幀中使用的功能代碼。下表顯示了 MODE 參數、Modbus功能代碼和DATA_ADDR 中Modbus地址范圍之間的關系。
MODE | DATA_ADDR （Modbus地址） | DATA_LEN（數據長度） | Modbus 功能代碼 | 運行和數據 | ||||||
0 |
| 每個請求的位數 | 01 | 讀取輸出位： | ||||||
1 | 到 | 9999 | 1 | 到 | 2000/1992 1 | 0 | 到 | 9998 | ||
0 |
| 每個請求的位數 | 02 | 讀取輸入位： | ||||||
10001 | 到 | 19999 | 1 | 到 | 2000/1992 1 | 0 | 到 | 9998 | ||
0 |
| 每個請求的字?jǐn)?shù) | 03 | 讀取保持寄存器： | ||||||
40001 | 到 | 49999 | 1 | 到 | 125/124 1 | 0 | 到 | 9998 | ||
400001 | 到 | 465535 | 1 | 到 | 125/124 1 | 0 | 到 | 65534 | ||
0 |
| 每個請求的字?jǐn)?shù) | 04 | 讀取輸入字： | ||||||
30001 | 到 | 39999 | 1 | 到 | 125/124 1 | 0 | 到 | 9998 | ||
1 |
| 每個請求的位數 | 05 | 寫入一個輸出位： | ||||||
1 | 到 | 9999 | 1 |
|
| 0 | 到 | 9998 | ||
1 |
| 每個請求1 個字 | 06 | 寫入一個保持寄存器： | ||||||
40001 | 到 | 49999 | 1 |
|
| 0 | 到 | 9998 | ||
400001 | 到 | 465535 | 1 |
|
| 0 | 到 | 65524 | ||
1 |
| 每個請求的位數 | 15 | 寫入多個輸出位： | ||||||
1 | 到 | 9999 | 2 | 到 | 1968/1960 1 | 0 | 到 | 9998 | ||
1 |
| 每個請求的字?jǐn)?shù) | 16 | 寫入多個保持寄存器： | ||||||
40001 | 到 | 49999 | 2 | 到 | 123/122 | 0 | 到 | 9998 | ||
400001 | 到 | 465534 | 2 | 到 | 123/122 1 | 0 | 到 | 65534 | ||
2 2 |
| 每個請求的位數 | 15 | 寫入一個或多個輸出位： | ||||||
1 | 到 | 9999 | 1 | 到 | 1968/1960 1 | 0 | 到 | 9998 | ||
2 2 |
| 每個請求的字?jǐn)?shù) | 16 | 寫入一個或多個保持寄存器： | ||||||
40001 | 到 | 49999 | 1 | 到 | 123 | 0 | 到 | 9998 | ||
400001 | 到 | 465535 | 1 | 到 | 122 1 | 0 | 到 | 65534 | ||
11 | 此功能將忽略Modbus_Master 的 DATA_ADDR 和 DATA_LEN 操作數。 | 11 | 讀取從站通信的狀態字和事件計數器。狀態字表示“忙”（0 - 不忙，0xFFFF - 忙）。事件計數器隨著幀的每次成功處理而遞增。 | |||||||
80 |
| 每個請求1 個字 | 08 | 使用數據診斷代碼0x0000 檢查從站狀態（回送測試 - 從站返回請求的回應） | ||||||
- |
|
| 1 |
|
| - |
|
| ||
81 |
| 每個請求1 個字 | 08 | 利用數據診斷代碼0x000A 重新設置從站事件計數器 | ||||||
- |
|
| 1 |
|
| - |
|
| ||
104 3 |
| 每個請求的字?jǐn)?shù) | 04 | 讀取輸入字 | ||||||
0 | 到 | 65535 | 1 | 到 | 125/124 1 | 0 | 到 | 65535 | ||
3到10，12到79， | - |
|
| - |
|
|
| 保留 | ||
1 在擴展尋址中（請參見Extended_Adressing 參數），最大數據長度根據功能的數據類型而縮減 1 字節或 1 個字。 2 MODE 2 允許使用 Modbus 功能 15 和 16 寫入 1 個或多個輸出位和 1 個或多個保持寄存器。 3 以下情況適用于S7-300/400/WinAC：不支持。 | ||||||||||
