電源電路中常見的防反接電路有二極管防反接電路，自恢復保險，二極管防反接電路是通過利用二極管的單向性來達到保護電路的效果，自恢復保險絲是利用短路時電流大，熔斷保險絲造成開路來保護電路。電路中還以一種常見的利用MOS管來保護電路防反接。

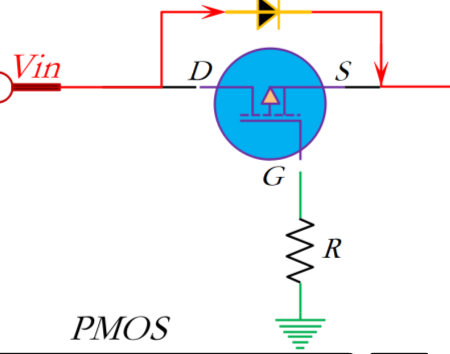

PMOS管子的防反接電路見下圖，PMO管子導通的條件是VGS<0，下圖中PMOS管子的G極通過電阻短接到GND，當輸入端接入電源的正向電壓時，電源的電流通過PMOS管的體二極管流向S極，回到電源的負極。
PMOS管防反接電路

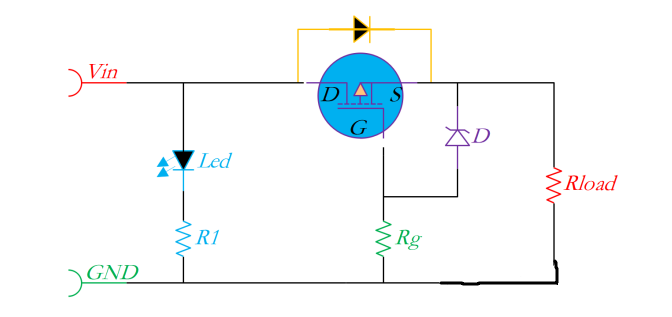

下圖傳統的PMOS防反電路，MOS管體內的二極管的兩端電影呀也就是PMOS管兩端的電壓，PMOS管導通時，體內的二極管被短路，此時體二極管兩端沒有壓降，也就是mos管的D極和S的極的電壓相等，電源正常接入時，LED被點亮，R1是限流電阻。當電源反接，也就是VIN輸入負電壓，GND接入正極，此時，VGS大于0，PMOS管子截止。電阻Rg是緩沖電壓的。當GS是兩端電壓過高，二極管就會被反向擊穿，在一定的反向電流內，反向電壓不會隨反向電流發生變化，當輸入電壓過高，二極管損壞，造成MOS 管損壞，從而達到保護電路的作用在電源反接時。但是PMOS管用于防反接也有問題：首先PMOS管子相對于成本來說較貴，該保護電路存在反灌電流，輸入電壓跌落時，PMOS依舊保持暢通，可能會導致系統電源中斷。
傳統的PMOS防反電路
NMOS管子相對于PMOS管做防反接電路，成本低。NMOS管一般用下管，PMOS管用上管。
NMOS管當電源的輸入接法正確時，由于NMOS管的開關特性，NMOS管子的G極輸入高電平時候，VGS大于0，此時MOS管導通，電路能夠正常工作；當輸入的電源反接時，由于NMOS管的開關特性，G極輸入電平低，VGS小于0，NMOS管截止，NMOS管子的D極和S極無電流通過，而且體二極管的方向與電流輸入方向相反，此時NMOS管斷路，從而保護后級電路當電源反接時。

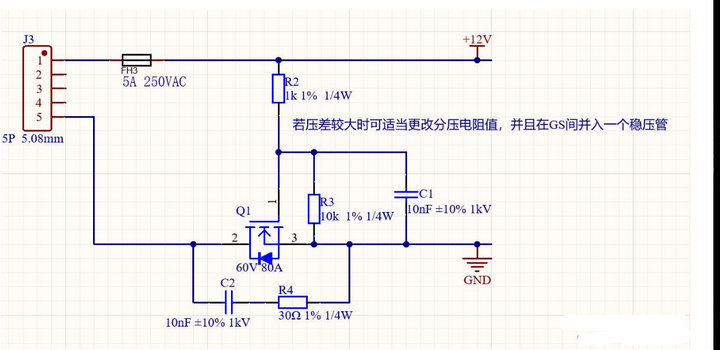

NMOS管防反接電路圖
NMOS管做電路反接保護的優點：首先，價格方面，NMOS比PMOS便宜，MOS管內部電阻是毫歐級別，損耗小。
NMOS管做電路反接保護的缺點：該電路結構復雜；輸入電壓較高時，需要適當改變G極串并聯電阻阻值，或者在GS間并入穩壓二極管來保護MOS管。
NMOS管做電路反接保護的使用場景：適用于電壓較低的場合，VDS應當滿足最高反向電壓的電壓要求，否則體二極管可能被擊穿。電流很大時，應該考慮NMOS管的耐流特性以及是否需要加散熱片來散熱。
