中繼組網技術是一種計算機網絡拓撲結構，通過在網絡中安裝中繼器或轉發器，將網絡劃分成若干個較小的子網，以提高網絡性能和穩定性。中繼組網技術是一種非常重要的網絡技術，廣泛應用于局域網、廣域網等領域。
LoRa模塊具有低功耗、遠距離通信、支持空中喚醒、RSSI信號強度指示、自動中繼組網、無線遠程配置、載波監聽、定點傳輸、透明傳輸?shù)韧ㄐ殴δ芴攸c。其中中繼組網是lora模塊非常重要的網絡技術，是能夠實現長距離、低功耗、高可靠性的通信的重要保障，適用于各種物聯網應用方案。
中繼組網技術原理是通過中繼器將信號傳輸?shù)竭h距離的終端設備。無線模塊中繼組網工作過程大致如下：中繼器接收來自終端設備的信號，并將信號轉發到網絡中；中繼器將轉發的信號傳輸?shù)侥繕私K端設備；目標終端設備接收到信號后進行處理，并將響應信號發送回中繼器；中繼器將響應信號轉發到源終端設備。
具體來說，LoRa模塊的中繼組網可以采用點對點（P2P）和星型網絡（Star Network）兩種方式。P2P組網適用于只有兩個節點進行通信的場景，例如傳感器與基站之間的通信。在P2P組網中，沒有中央控制節點，通信的兩個節點互相發送數據，從而實現通信的目的。而星型網絡組網則是一種中央控制的組網方式，適用于多個節點與一個主節點進行通信的場景，如一個城市的多個環境監測節點與一個數據中心進行通信。在星型網絡中，一個中央節點（例如網關或集中器）與其他所有節點都進行通信，負責協調和管理網絡中的數據傳輸和接收。
為了延長傳輸距離，LoRa模塊的中繼組網應用采用了轉發規則，中繼能夠將數據在兩個NETID之間進行雙向轉發。在配置中繼時，需要設置中繼器和終端設備的參數，包括頻率、功率、速率等，并進行網絡測試以驗證網絡的可靠性和穩定性。
以億佰特E22-T系列UART串口通信的LoRa模塊中繼組網功能為例，介紹lora模塊中繼組網功能的應用教程。E22系列在中繼模式下，ADDHADDL不再作為模塊地址，作為網絡ID轉發配對。中繼能將數據在兩個網絡ID之間進行雙向轉發。
E22系列l(wèi)ora模塊中繼組網方案

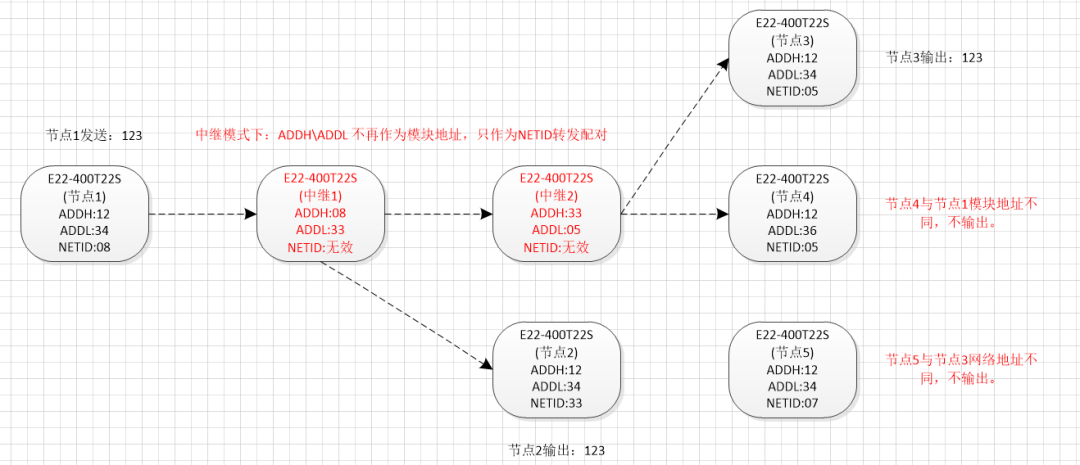

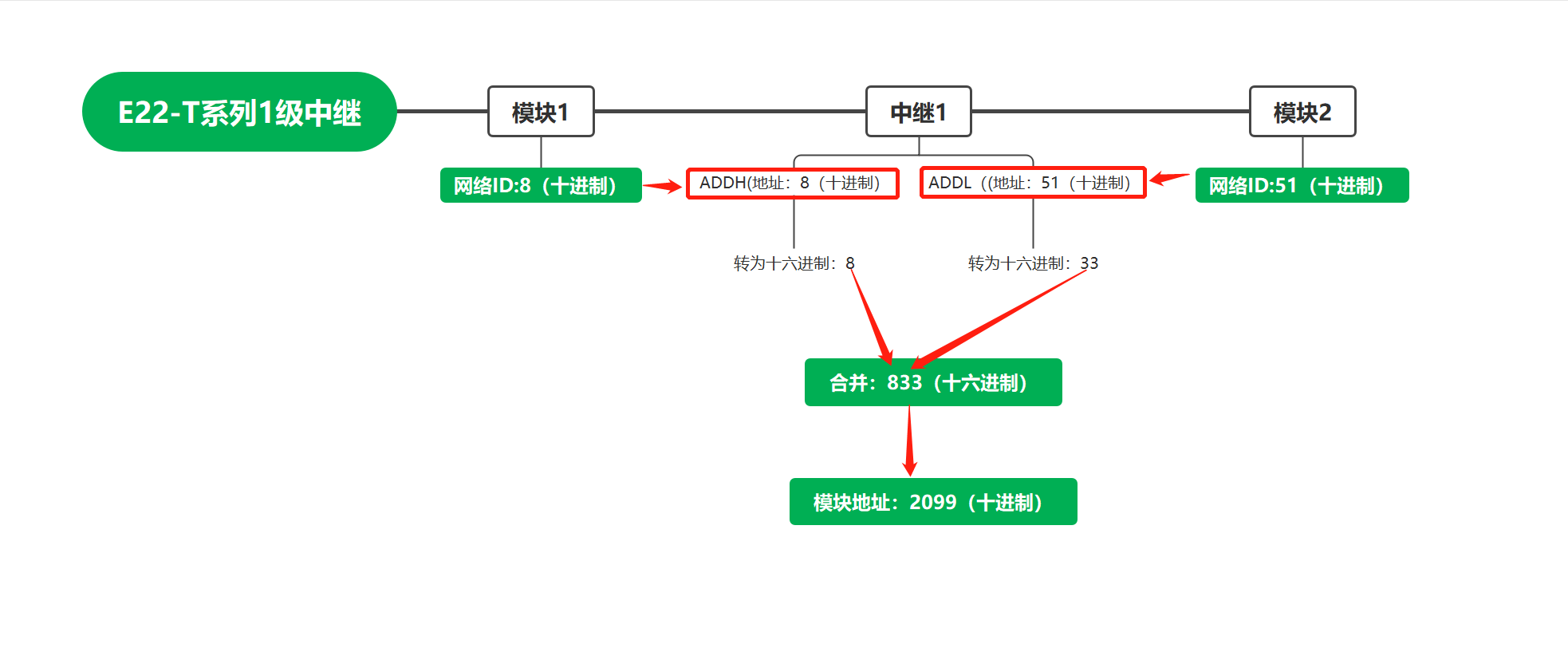

節點1的網絡ID為08，節點2的網絡ID為33，中繼1的ADDHADDL分別為08。節點1（08）發送的信號能被轉發到節點2（51），同時節點1和節點2地址相同，因此節點1發送的數據能被節點2收到；

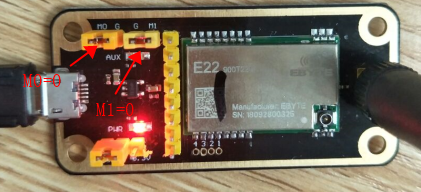

1、 模塊1上電切換到配置模式；

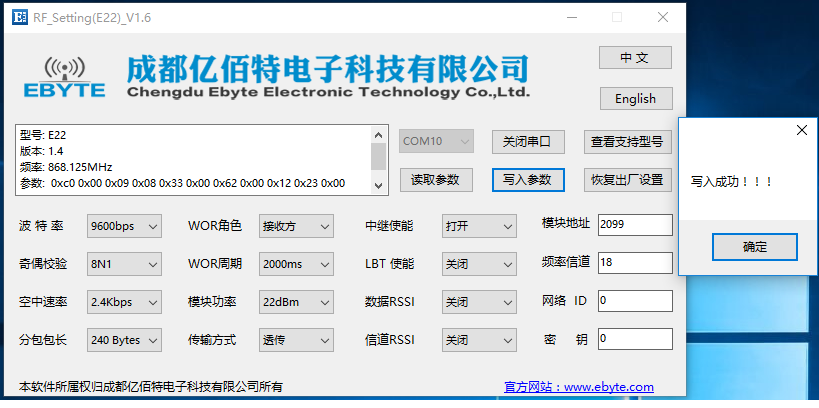

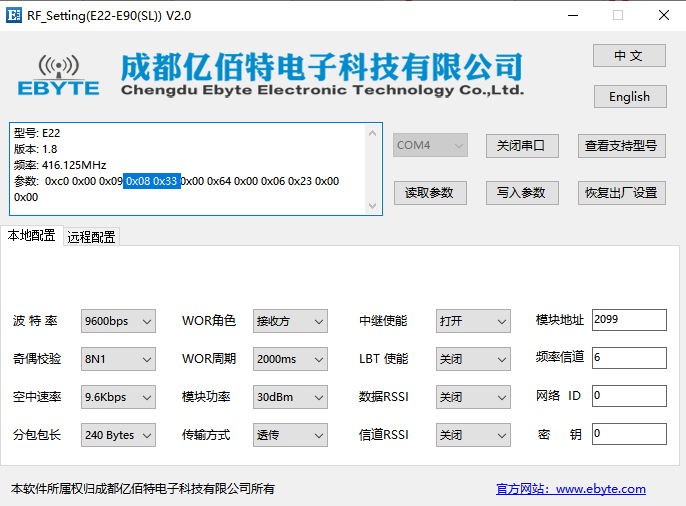

2、 模塊1讀取參數，修改中繼使能開啟，模塊地址寫入2099（2099為十進制等于0X0833十六進制）；
圖3
3、 模塊1寫入?yún)?shù)成功后，切換到一般模式，這樣模塊1就設置成中繼1中繼工作狀態；
圖4
4、 模塊2上電切換到配置模式，讀取參數；
圖5

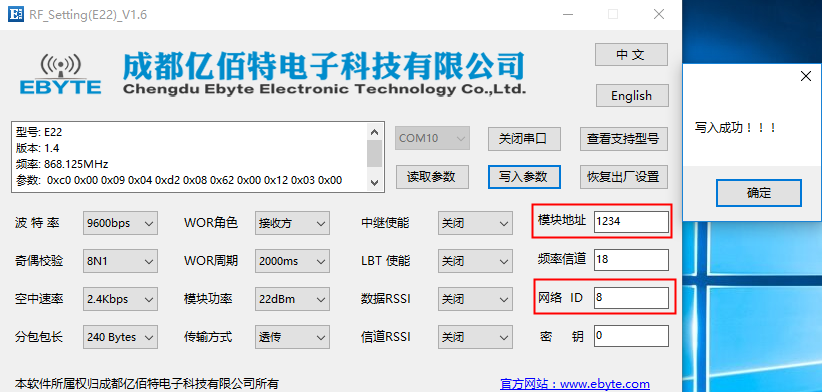

5、 模塊2寫入網絡ID為8（8十進制轉為十六進制0x08），模塊地址為1234，寫入?yún)?shù)成功，切換到一般模式。模塊2演示成通信節點1。
圖6

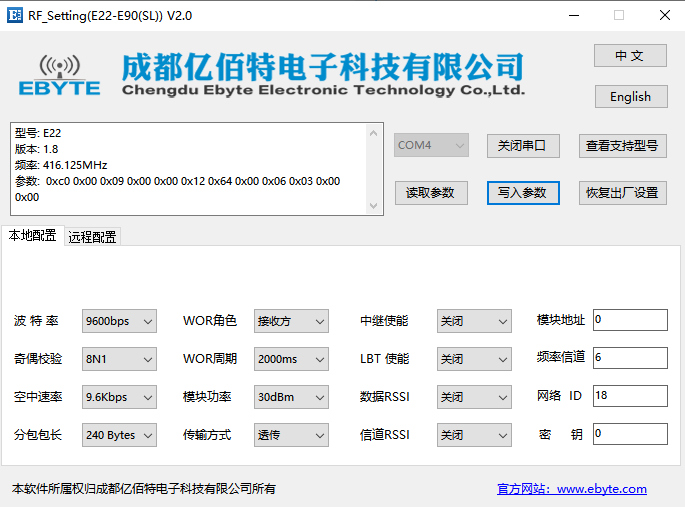

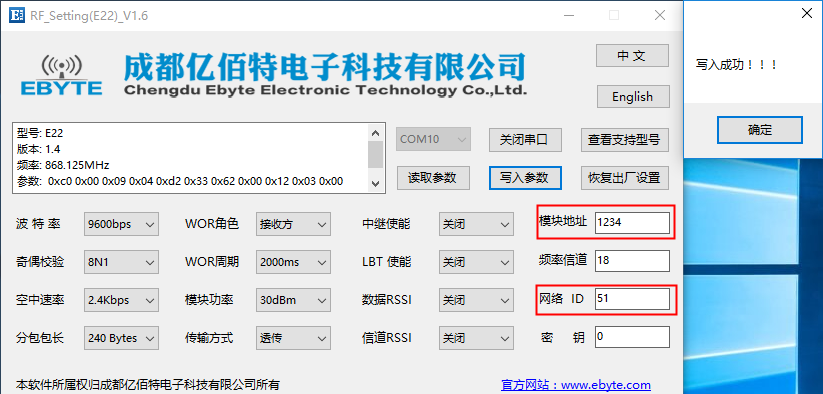

6、 模塊3上電讀取參數，寫入網絡ID為51（51十進制轉為十六進制為0x33）,模塊地址為1234，寫入成功后切換到一般模式。模塊3演示成通信節點2；
圖7

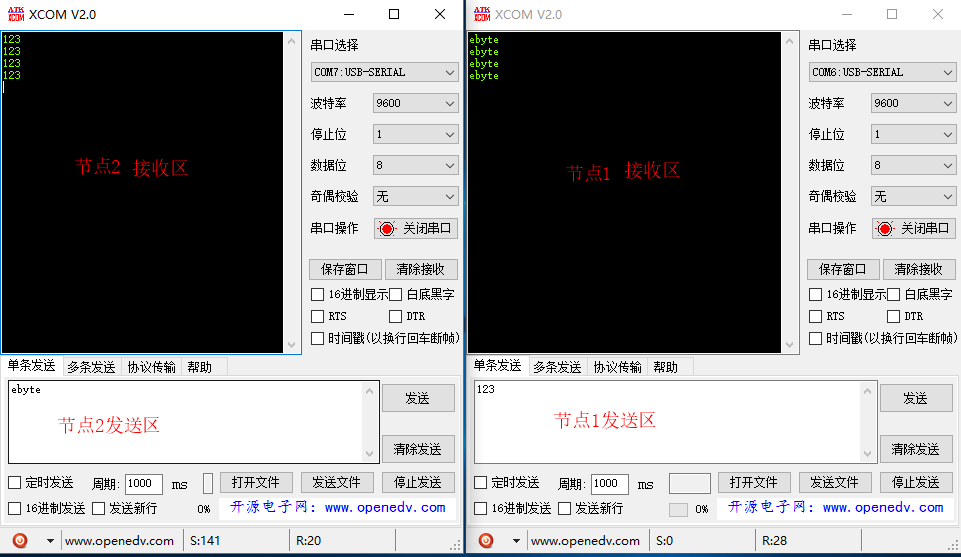

7、 這個時候可以測試一級中繼雙向通信，節點1發送數據123，節點2可以通過中繼1正常接收。同樣節點2發送ebyte，節點1通過中繼1可以正常接收；

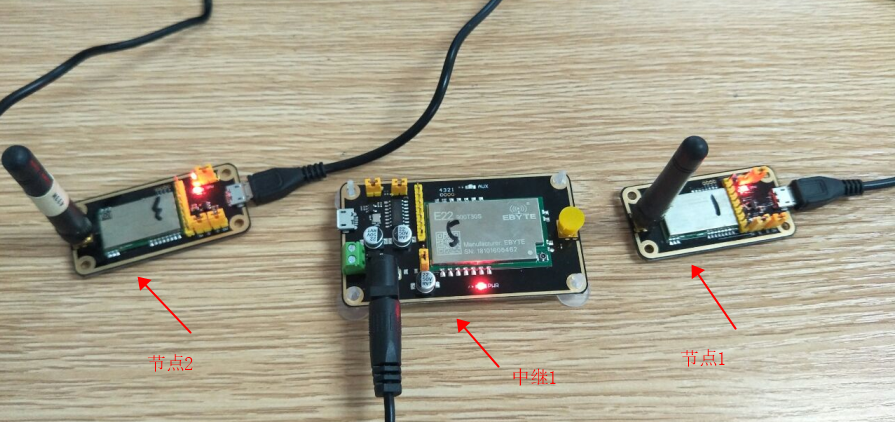

圖8中繼組網接線連接
圖9中繼組網通信收發示意

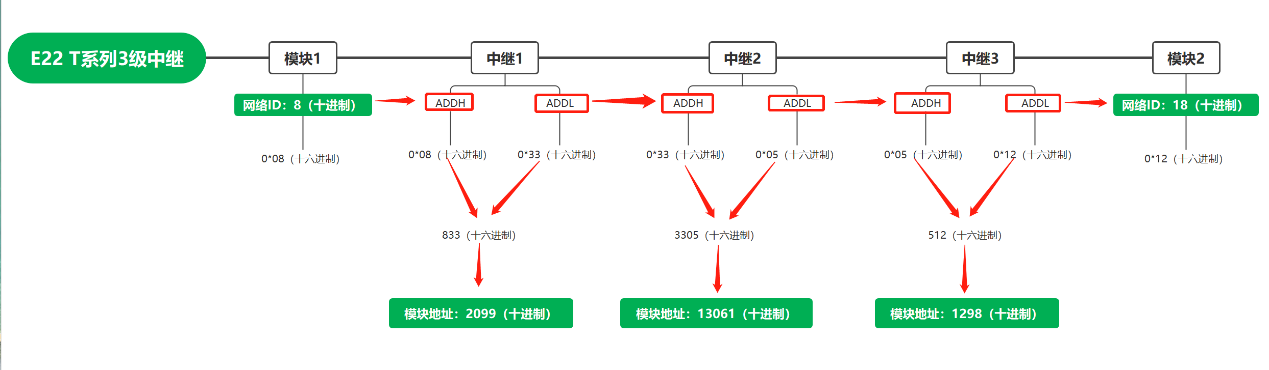

實操設置：
1.模塊1：

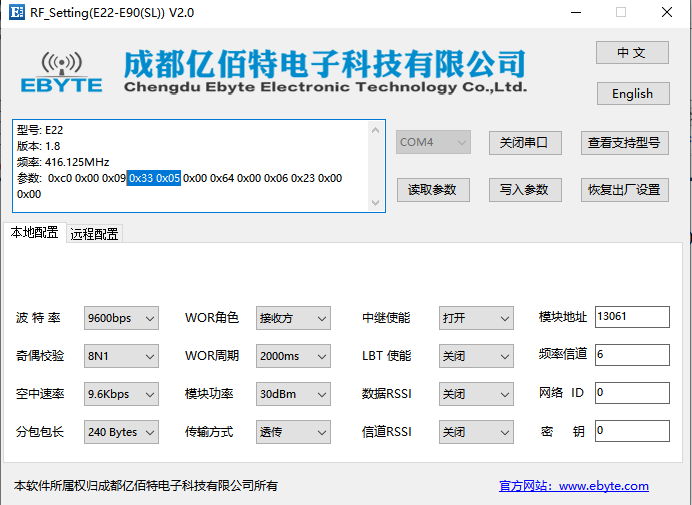

2.中繼1：

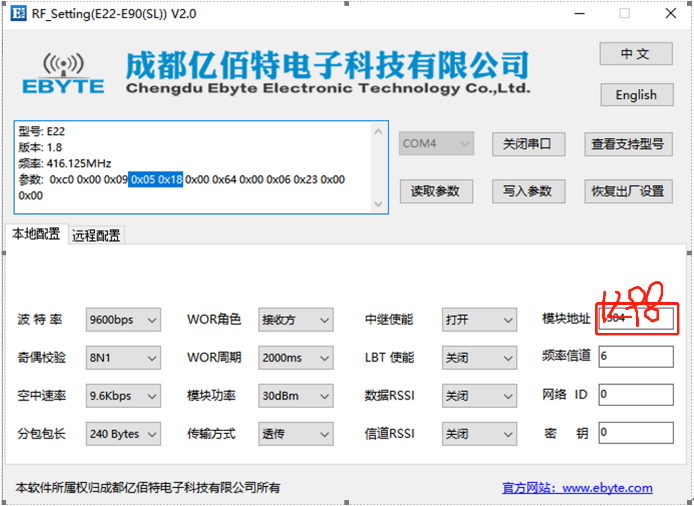

3.中繼2：
4.中繼3：
5.模塊2：
