E22-T系列LORA模塊是億佰特基于SX1268芯片和新一代lora擴頻技術研發生產的UART無線串口模塊，該系列l(wèi)ora模塊工作頻段有230M、400M、900M等頻段，該lora串口模塊采用UART串口通信接口、USB接口、小體積、遠距離、低功耗、支持空中喚醒、RSSI信號強度指示、自動中繼組網、無線遠程配置、載波監聽、定點傳輸、透明傳輸?shù)韧ㄐ殴δ芴攸c。
2個E22-400T22S系列lora擴頻UART串口模塊, 2個E15系列USB轉TTL測試底板模塊配置工具:
lora模塊定點傳輸功能會把前3個字節識別為:地址高+地址低+信道：
每個節點有自己的地址和信道, 只有發送放的地址和信道相匹配才可以通訊.
一般一個系列的產品信道都是一樣的, 只是地址不同. 比如主機地址是0, 從機地址是1-N。主機可以發送廣播去讓從機采集數據, 或者發送地址讓指定的設備采集數據。

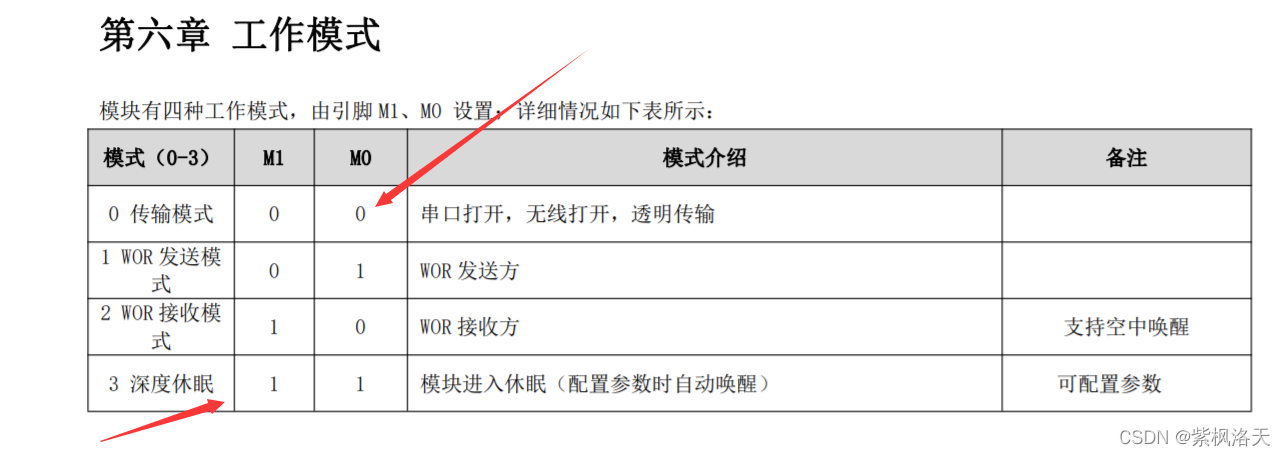

M0 m1如果配置00 就是普通傳輸模式, 如果11就是配置模式, 只有進入配置模式之后才能用上位機配置。（相關文章推薦：UART串口通信的lora模塊四種工作模式詳解）
透明傳輸需要地址一樣, 信道一樣, 相同配置的模塊能接收到信息。
這個就是類似于廣播發射, 不同的是地址和信道必須一樣。也就是說在04這個信道如果地址有1-10個，那么如果在01地址發送透明傳輸, 02地址的透明傳輸并不會收到數據。這樣的方法應用的場景是可以設置01是溫度采集設備有100個，02是開關閥有100個。如果我想采集所有的溫度設備數據, 我只需要切換到01透明傳輸模式, 這樣溫度采集設備就能收到數據, 開關閥收不到數據。
不用配置參數，用默認的參數（地址和信道出廠設置為0, 0x17）；
lora模塊供電之后, 直接模塊M0,M1設置為0傳輸模式，無線模塊A發送什么, 串口B就接受到什么（全不用管地址那些）
