隨著科技的不斷進步，半導體行業正經歷著一場由微型化和集成化驅動的變革。系統級封裝（System in Package，簡稱SiP）技術，作為這一變革的核心，正在引領著行業的發展。SiP技術通過將多個功能組件集成到一個封裝中，不僅節省了空間，還提高了性能，這對于追求極致性能和緊湊設計的現代電子產品至關重要。
SiP（System in Package）技術是一種先進的封裝技術，SiP技術允許將多個集成電路（IC）或者電子組件集成到一個單一的封裝中。這種SiP封裝技術可以實現不同功能組件的物理集成，而這些組件可能是用不同的制造工藝制造的。SiP技術的關鍵在于它提供了一種方式來構建復雜的系統，同時保持小尺寸和高性能。
根據國際半導體路線組織（ITRS）的定義： SiP技術為將多個具有不同功能的有源電子元件與可選無源器件，以及諸如MEMS或者光學器件等其他器件優先組裝到一起，實現一定功能的單個標準封裝件，形成一個系統或者子系統。

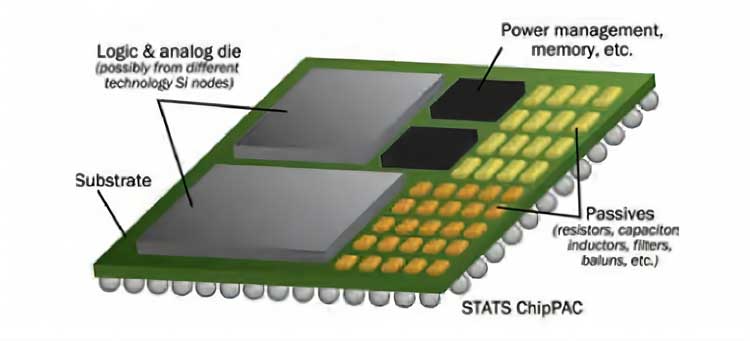

SiP可以包含各種類型的組件，如：
數字和模擬集成電路
無源元件（電阻、電容、電感）
射頻（RF）組件
功率管理模塊
內存芯片（如DRAM、Flash）
傳感器和微電機系統（MEMS）

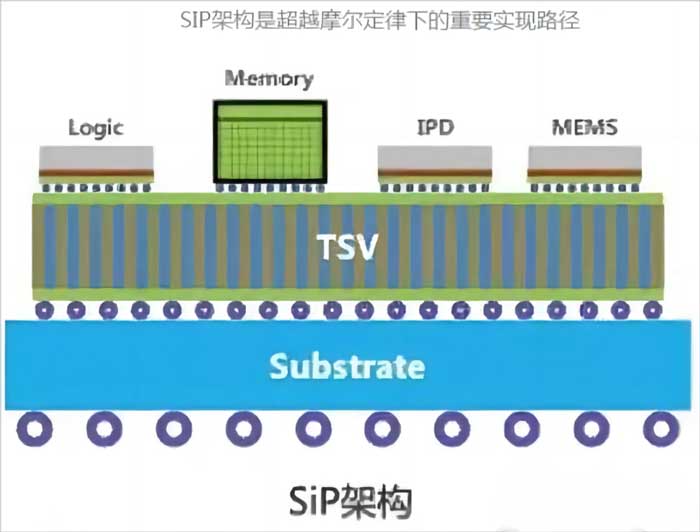

Sip封裝技術結構示意圖
SiP封裝技術的制造涉及多種工藝，包括：
基板技術：提供電氣連接和物理支持的基板，可以是有機材料（如PCB）或無機材料（如硅、陶瓷）。
芯片堆疊：通過垂直堆疊芯片來節省空間，可能使用通過硅孔（TSV）技術來實現內部連接。
焊接和鍵合：使用焊球、金線鍵合或銅線鍵合等技術來實現芯片之間的電氣連接。
封裝：最終的SiP模塊可能采用BGA（球柵陣列）、CSP（芯片尺寸封裝）或其他封裝形式。
SiP技術允許設計師將來自不同制造商的最佳芯片組合在一起，實現定制化的解決方案，這種靈活性使得SiP在多樣化的市場需求中具有廣泛的應用前景。SiP技術主要優勢如以下幾點：
空間優化：通過將多個組件集成到一個封裝中，SiP可以顯著減少電路板上所需的空間。
性能提升：SiP可以通過優化內部連接和布局來提升性能，減少信號傳輸延遲。
功耗降低：緊密集成的組件可以減少功耗，特別是在移動和便攜式設備中。
系統可靠性：減少外部連接點可以提高系統的整體可靠性。
SiP技術的應用領域非常廣泛，包括但不限于：
智能手機和平板電腦：SiP技術使得這些設備能夠在有限的空間內集成更多的功能，如高性能處理器、內存和傳感器。
可穿戴設備：支持可穿戴設備的小型化設計，同時集成必要的傳感器和處理能力。
物聯網（IoT）設備：為IoT設備提供了一種高效的方式來集成無線通信模塊、處理器和其他傳感器。
汽車電子：隨著汽車逐漸變得“更智能”，SiP技術在汽車電子中的應用也在增加，用于控制系統、導航和安全特性等。
盡管SiP技術有許多優勢，但也面臨一些挑戰：
熱管理：多個功率密集型組件集成在一起可能導致熱量積聚。
設計復雜性：設計一個SiP需要多學科的知識，包括電子、機械和熱學。
測試和驗證：集成的系統可能需要更復雜的測試策略來確保所有組件的功能。
綜上所述，SiP技術正成為半導體行業的一個重要趨勢，SiP技術通過高度的集成化和微型化，為現代電子產品的設計和功能提供了新的可能性。隨著封裝技術的不斷成熟和應用的不斷拓展，SiP封裝技術有望在未來的電子設備中扮演更加重要的角色。
