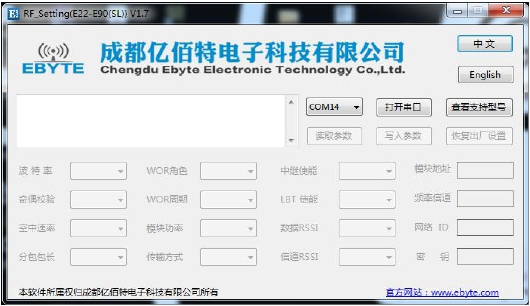

下圖為E90-DTU(230SL42)大功率lora數傳電臺配置上位機顯示界面，用戶可通過 MOD 引腳接地切換到配置模式，在上位機進行參數快速配置和讀取。
在配置上位機中，模塊地址、頻率信道、網絡ID、密鑰均為十進制顯示模式，其中各參數取值范圍：
網絡地址：0-65535
頻率信道：0-83
網絡ID：0-255
密鑰：0-65535
用戶在使用上位機配置中繼模式時，需要特別注意，由于在上位機中，各參數為十進制顯示模式，所以模塊地址和網絡ID填寫時需要通過轉換進制。如發射端A輸入的網絡ID為02，接收端B輸入的網絡ID為10，則中繼端R設置模塊地址時，將十六進制數值0X020A轉換為十進制數值522作為中繼端R填入的模塊地址。即此時中繼端R需要填入的模塊地址值為522。
IAP（In Application Programming）即在線應用編程，本lora模塊采用此方式對固件進行串口在線升級。
1、通過 MOD 腳接地使模塊進入配置模式（注意：配置模式下波特率為 9600）；

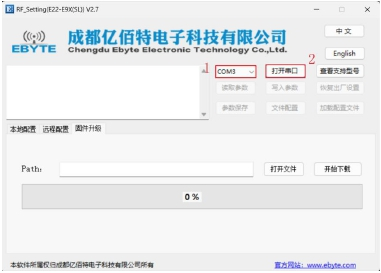

2、打開官網配置上位機“RF_Setting(E22-E9X(SL)) V2.9.exe”，選擇串口 > 打開串口；

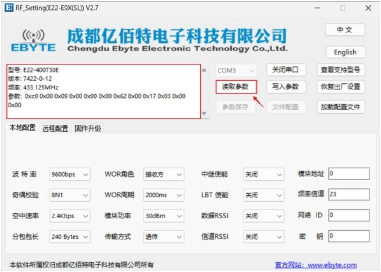

3、點擊讀取參數，可以在上位機左側窗口查看模塊信息；

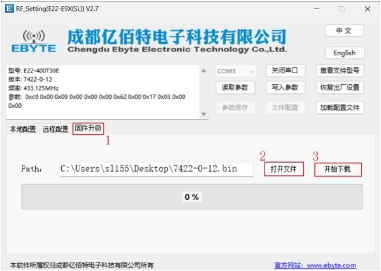

4、點擊固件升級 > 點擊打開文件（選擇固件.bin 文件） > 點擊開始下載；

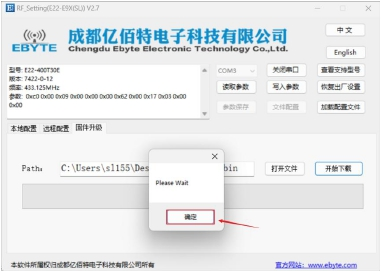

5、點擊確定，固件開始升級；

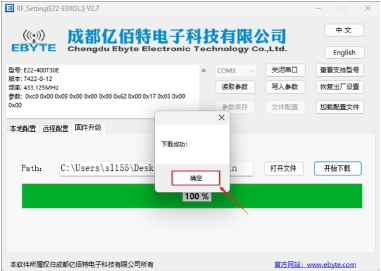

6、固件升級完成后，點擊確定，固件升級完成。
上位機指令升級邏輯：上位機發送：“AT+IAP”，模塊回復：“AT+IAP=OK”，等待模塊自動復位進入 IAP 升級模式。串口輸出“C”字符表示模塊等待接收固件 bin 文件，上位機檢測到字符“C”后，開始自動分包發送 bin 文件。模塊接收完成后，自動復位進入應用程序，升級完成。
| 產品型號 | 接口類型 | 工作頻率Hz | 發射功率W | 通信距離km | 功能特點 |
| E90-DTU(230SL30) | RS232 RS485 | 230M | 1 | 10 | LoRa擴頻技術，無線配置，組網傳輸，適用復雜環境 |
| E90-DTU(400SL30) | RS232 RS485 | 433'0M | 1 | 10 | LoRa擴頻，無線配置，組網傳輸，遠距離抗干擾 |
| E90-DTU(900SL30) | RS232/RS485 | 868915M | 1 | 10 | LoRa擴頻，無線配置，組網傳輸，遠距離抗干擾 |
| E90-DTU(170L30) | RS232/RS485 | 170M | 1 | 8 | LoRa擴頻，超強穿透繞射 |
| E90-DTU(433L37) | RS232/RS485 | 433M | 5 | 20 | LoRa擴頻，20km 超遠距離，抗干擾 |
| E90-DTU(433C30) | RS232/RS485 | 433M | 1 | 3 | 高速連續傳輸，支持 ModBus協議 |
| E90-DTU(230N37) | RS232/RS485 | 230M | 5 | 15 | 低頻窄帶，適用于復雜環境，超強繞射 |
