星型網絡是有兩種網絡設備構成：中心節點和終端節點。中心節點是整個星型網絡的樞紐，所有終端節點通過無線或者有線的形式連接到中心節點，與中心節點進行信息交互。終端節點之間不能直接進行信息交互，只能通過中心節點進行信息轉發，從而達到終端節點之間相互通信的作用。

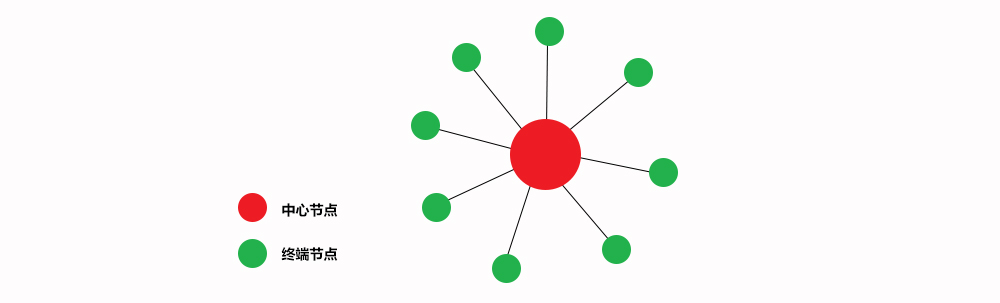

星型網絡拓?fù)淙缦聢D所示：
UART無線串口模塊是將串口數據通過無線信號來進行通信的UART串口通信模塊。一般有無線射頻芯片和MCU構成（某些SOC芯片已將這兩個部分集成到一起）。無線串口模塊具體操作簡單的特點，用戶只需了解簡單的UART串口通信協議，無需關心復雜無線通訊知識就可以輕松實現無線產品的開發和使用。
成都億佰特電子科技有限公司所自主研發的產品E64系列無線串口模塊，可以組成多達32個節點的星型網絡。支持空中喚醒、低功耗休眠、自動應答、防空中碰撞等特點。大大提高了星型網絡的靈活性和穩定性。更多參數信息請進入億佰特官網進行了解。

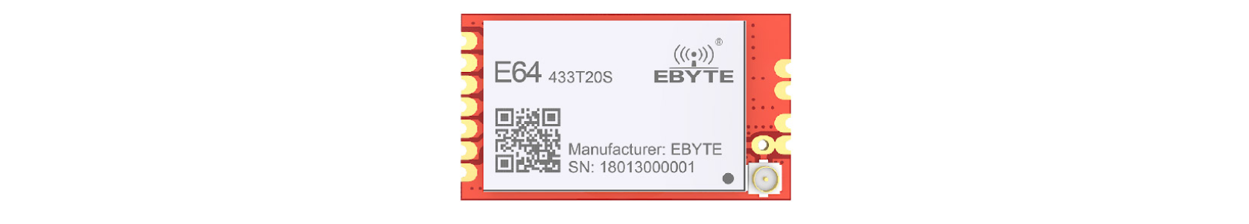

E64系列l(wèi)ora模塊實物圖如下所示：
以成都億佰特E64系列無線串口模塊為參考，將一個模塊設置為中心節點，令其地址為 FFFF，工作在廣播模式，若干個無線串口模塊設置為終端節點 E0、E1、E3……。其地址分別設置為 0、1、 2、3……（最多個以設置31個終端節點）。
中心節點每2s 發起一次廣播，用于與所有終端節點進行時間同步，終端節點收到數據后的第一時間，將記錄該時刻作為時間起點。終端節點E0 立即回復數據，終端節點E1 在 50ms 后回復數據，子節點 E2 在 100ms 后回復數據，……以此類推。
該方法用周期性時間同步的方法，實現了一個簡易的數據輪詢采集，在很大程度上減少了整個網絡的干擾和負荷。終端點發出的數據，由于中心節點工作在廣播地址，故而可以收到所有終端節點發處的數據，而其他終端節點工作在非廣播地址，則不能收到。同樣，中心節點發出的數據為廣播數據，故而所有終端節點哪怕地址不同，也可以收到中心節點發出的數據信息。
通信擴展：使用同樣方法，在同一區域中可以存在多個網絡分組（信道），使用更高邏輯層次的主機管理分組中心節點，從而輕易實現一個樹形網絡。其中，還可以根據終端節點的實際情冴考慮其工作模式問題，比如需要省電的終端節點單獨分組。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多通信轉換設備和無線通信技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
