ESD靜電保護是指防止電子元件或器件在靜電場的作用下?lián)p壞的一種防護措施。防止靜電對電路造成損害，對于不同的應用場景和電路設計，需要采取不同的ESD防護方法。關于整改ESD靜電保護的硬件技術，對外接口處的整改方法如下：
1、對于USB接口的整改方法：在USB的信號線D+,D-可增加一個ESD芯片（如SRV05-4），電源線上增加一個TVS二極管保護，防止干擾。
在PCB布局上的一些建議：

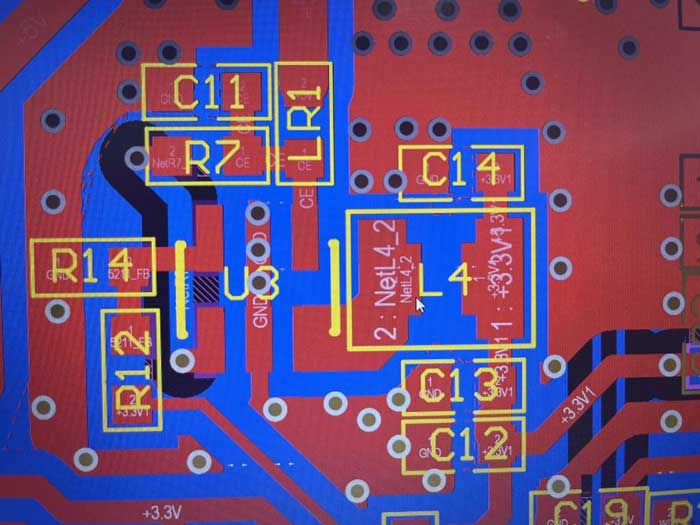

2、對于電源布局的整改：如圖1所示，
圖1
DCDC電源布局，在電壓輸出端經過電感，旁路電容和儲能電容的布局如圖，旁路電容C14、C13盡量靠近電感輸出，取電壓最好是經過電容C12后取電。目的是電路可更好濾波，減少干擾。
3、所有通過電源線，信號線上的高頻旁路電容都盡量就近接地，以減小進入電路系統的ESD大電流，起到更好的吸收干擾的作用。

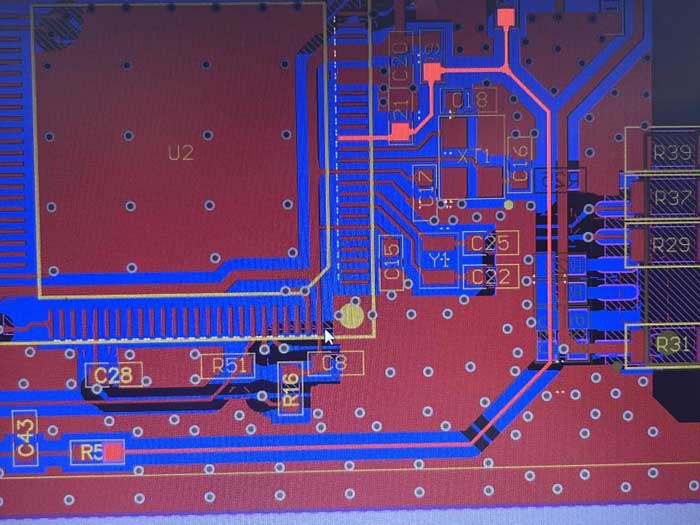

4、復位線，恢復出廠信號線，盡可能的短一點，因?yàn)樵介L(zhǎng)的走線就越難承受ESD能量，故元器件的布局盡可能湊近以減短走線長度：若實在無法避免，線的兩邊盡量有地包裹，如圖2所示：目的是減少其他信號干擾，避免受到干擾，使芯片無故重啟。同時也可在電路上加電容，電阻，可增大內阻，防止過大的干擾信號。
圖2

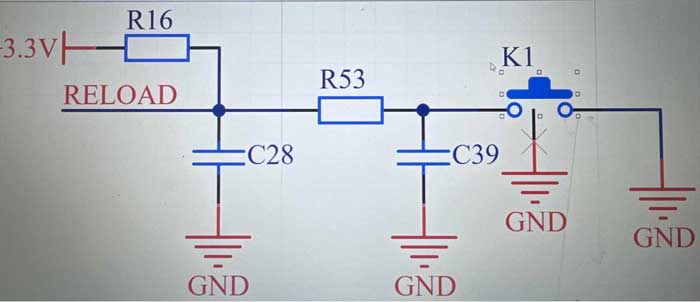

開關復位線布局也是同樣的原理，在電路上可加上一個π型濾波電路，如下圖圖3所示，可更好的消除外界干擾，防止芯片重置。
圖3

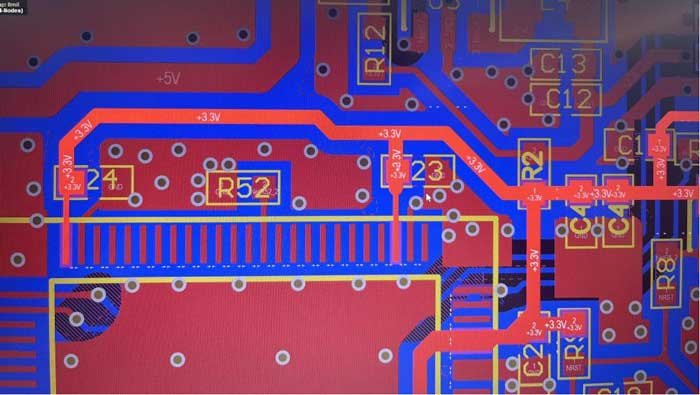

5、給芯片供電，電源走線盡量是先通過電容，在流向芯片，對芯片起到保護作用。如圖4所示
圖4

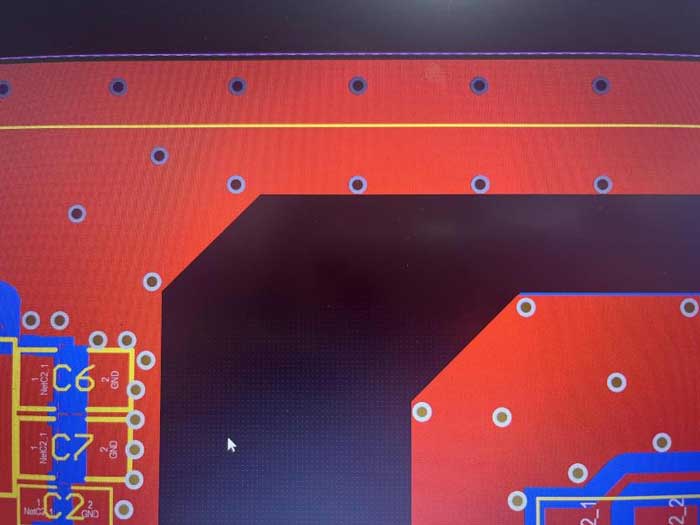

6、地線鋪銅，盡量避免直角，會導致放電路徑不一致，盡量使用拐角大于90°，直角尖會產生干，如圖5所示，
圖5

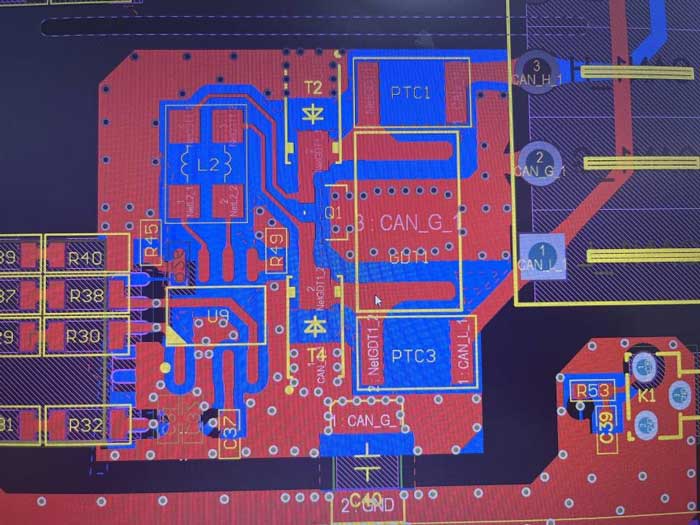

7、通訊線，先經過保護器件，在經過防雷管放電，防雷管就近接地，再經過TVS放電，線盡量短，回路盡可能小，可快速消除干擾信號。在地線上加上Y電容，可快速放電，消除靜電。
圖6

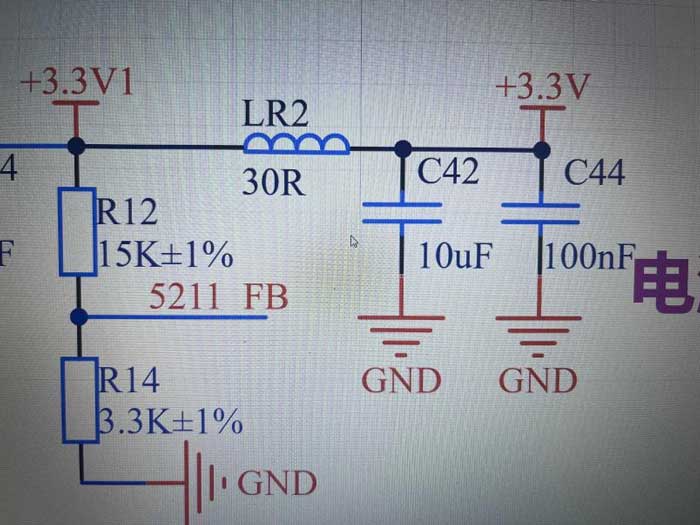

8、MUC和其他芯片可以分開取電，避免相互干擾，可在電路上加LC濾波電路。電路如圖所示：
圖7
9、也可使用多層板，多層板可大大改善系統抵抗ESD放電的能力。將第一層接地平面盡可能靠近信號走線層，可使用ESD瞬態放電在到達走線時能很快抵消。
10、加隔離，電氣隔離也是抑制靜電放電沖擊的一種方法。在PCB上加隔離芯片或者光耦，變壓器等，以及結合截止隔離喝屏蔽可以很好抑制靜電放電沖擊。
總的來說，關于防止ESD靜電干擾的設計，電源平面，接地平面和信號線的布局是PCB ESD防護設計的重要措施之一。
