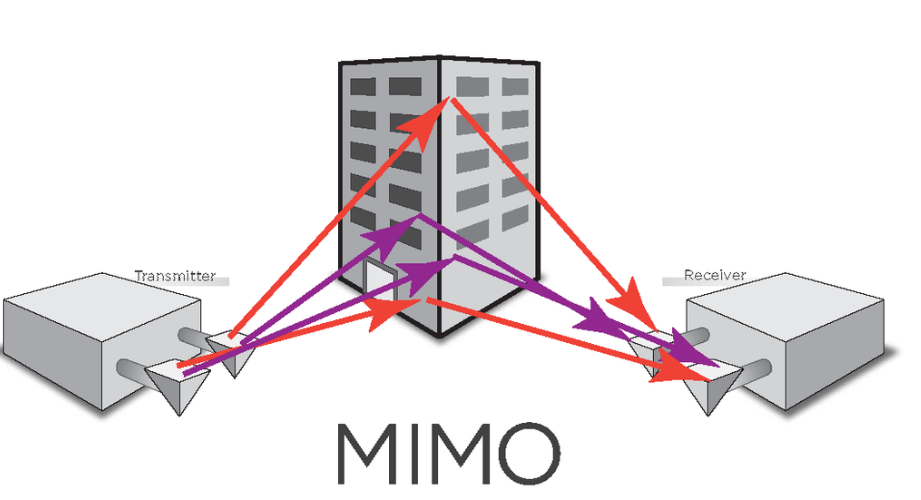

MIMO技術稱為多入多出（Multiple-Input Multiple-Output）技術，同時也可以稱為多發多收天線(MTMRA，Multiple Transmit Multiple Receive Antenna)技術。MIMO技術基本原理是在發射端和接收端分別使用多個發射天線和接收天線，并能夠區分發往或來自不同空間方位的信號，還可以在不增加帶寬與發射功率的前提下，提高系統容量、覆蓋范圍和信噪比、改善無線信號的傳送質量，MIMO技術與傳統的信號處理方式的不同之處在于其同時從時間和空間兩個方面研究信號的處理問題。

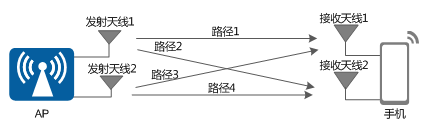

MIMO技術原理示意圖
在如今智能化設備日益增長的大環境下，MIMO技術在物聯網中的應用可謂相當關鍵。我們可根據不同條件、不同的無線環境采用不同的工作模式，協議中定義了以下七種MIMO的工作模式：
（1）單天線工作模式：也就是我們熟知的SISO（Single-Input Single-Output）系統，使用單個天線發射信號和單個天線接收信號。
（2）開環發射分集：利用復數共軛的數學方法，在多個天線上形成了彼此正交的空間信道，發送相同的數據流，提高傳輸可靠性。
（3）開環空間復用：在不同的天線上人為制造“多徑效應”，一個天線正常發射。其他天線引入相位偏移環節。多個天線的發射關系構成復矩陣，并行地發射不同的數據流。這個復矩陣在發射端隨機選擇，不依賴接收端的反饋結果，就是開環空間復用。
（4）閉環空間復用：發射端在并行發射多個數據流的時候，根據反饋的信道估計結果，選擇制造“多徑效應”的復矩陣，就是閉環空間復用。
（5）MU-MIMO：允許發射端同時和多個用戶傳輸數據。
（6）閉環RANK=1預編碼：也就是空間分集技術，作為閉環空間復用的一個特例，只傳輸一個數據流，也就是說空間信道的秩Rank=1。這種工作模式起到的是提高傳輸可靠性的作用，實際上是一種發射分集的方式。

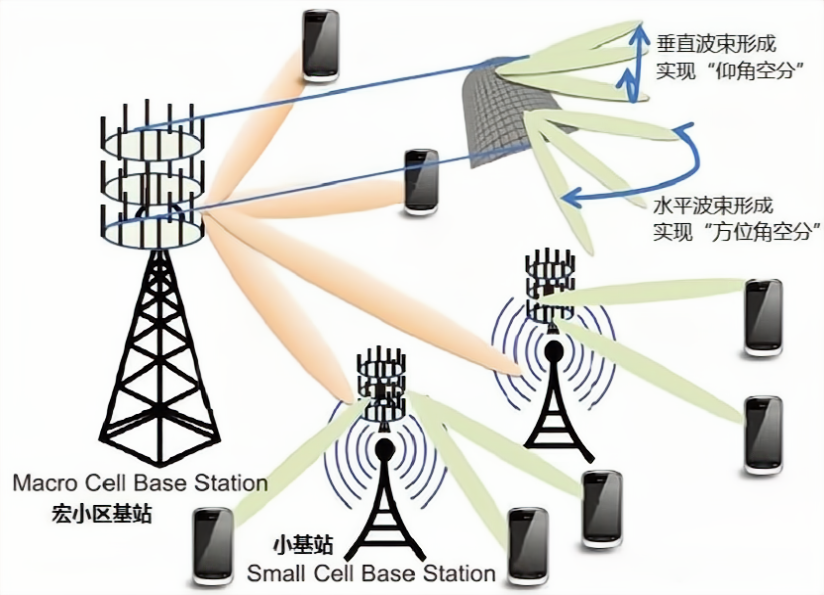

（7）波束成型：波束成型又稱為智能天線，通過對多個天線輸出信號的相關性進行相位加權，使信號在某個方向形成同相疊加，在其他方向形成相位抵消，從而實現信號的增益。
MIMO系統可以在高信噪比條件下提高信道容量，并且能夠在開環，即發射端無法獲得信道信息的條件下使用，還可以在不增加帶寬和天線發射功率的條件下提升信息傳輸速率，從而極大地提高了頻譜利用率。
利用MIMO信道提供的空間復用技術可以極大地增強系統的穩定性，同時也可以增加數據無線傳輸速率。

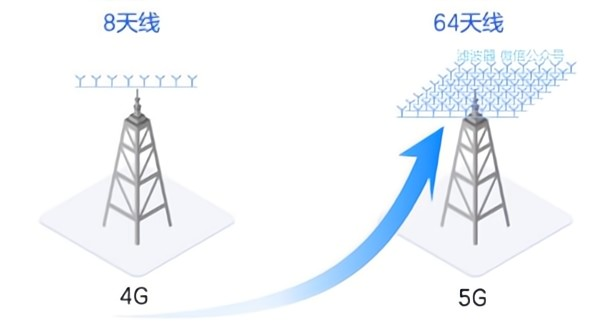

隨著5G時代的到來，遠程通信的流量增長遠遠超過了無線通信網絡容量的增長，而MIMO技術在信道矩陣滿秩的情況下，適當增加天線數量以提高信道容量和減少發射功率，以此滿足了無線通信業務需求。因此天線在后續的無線通信技術演進過程中成為不可缺的一部分，如今的5G技術也應用其后續演進的Massive MIMO（大規模MIMO技術），并成為5G技術中至關重要的一環。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳模塊產品和物聯網技術應用資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
