ZigBee3.0模塊無線抓包簡介
ZigBee3.0是ZigBee聯盟推出的可以互聯互通的標準協議，用之前的Packet Sniffer抓包工具是無法解析ZigBee3.0的數據包，因ZigBee3.0的安全機制所有的數據包都是加密的，無法解析每個數據包含義，所以此抓包方法在ZigBee3.0開發過程的幫助不大。若采用第三方抓包軟件Ubiqua這個工具，就可以解析ZigBee3.0數據包，Ubiqua的具體應用下文將詳細介紹。

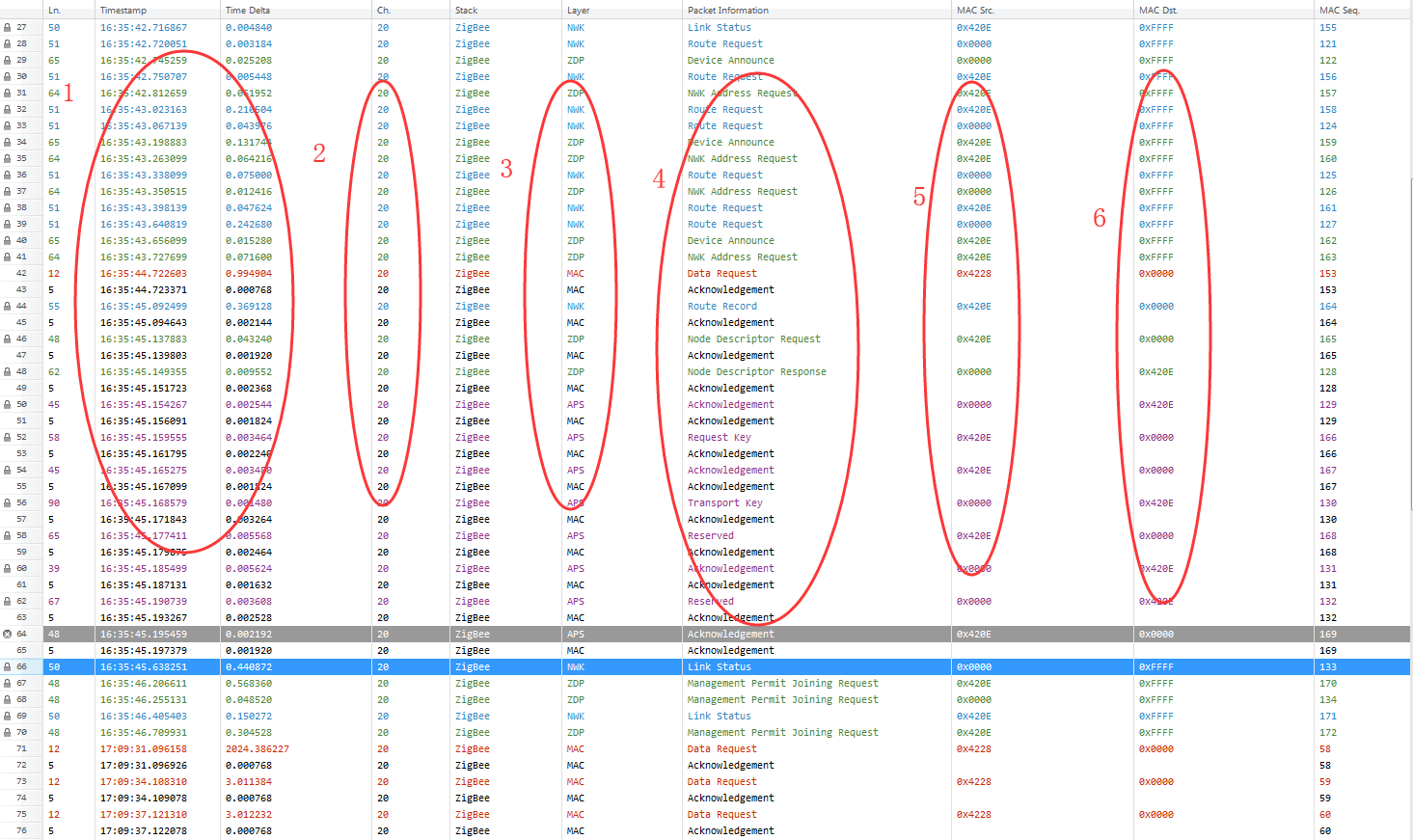

ZigBee3.0無線模塊數據包解析
① 數據包的時間戳，顯示數據包的時間和兩個數據包的時間差。
② ZigBee信道，16個信道。
③ ZigBee3.0協議層，主要包括Nwk、ZDP、APS、MAC、ZCL、Custom（自定義）等等。
④ 數據包的信息，解析數據包的具體功能。
⑤ 數據包的源網絡短地址
⑥ 數據包的目標地址

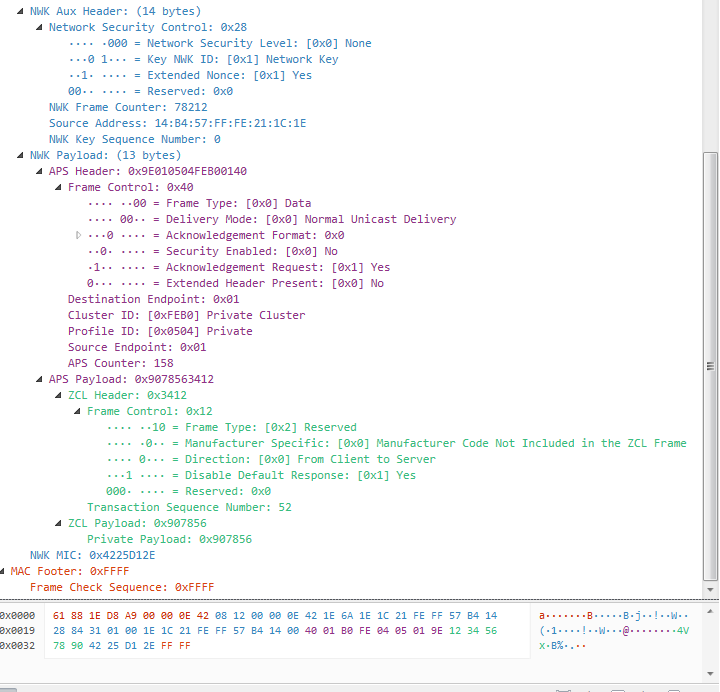

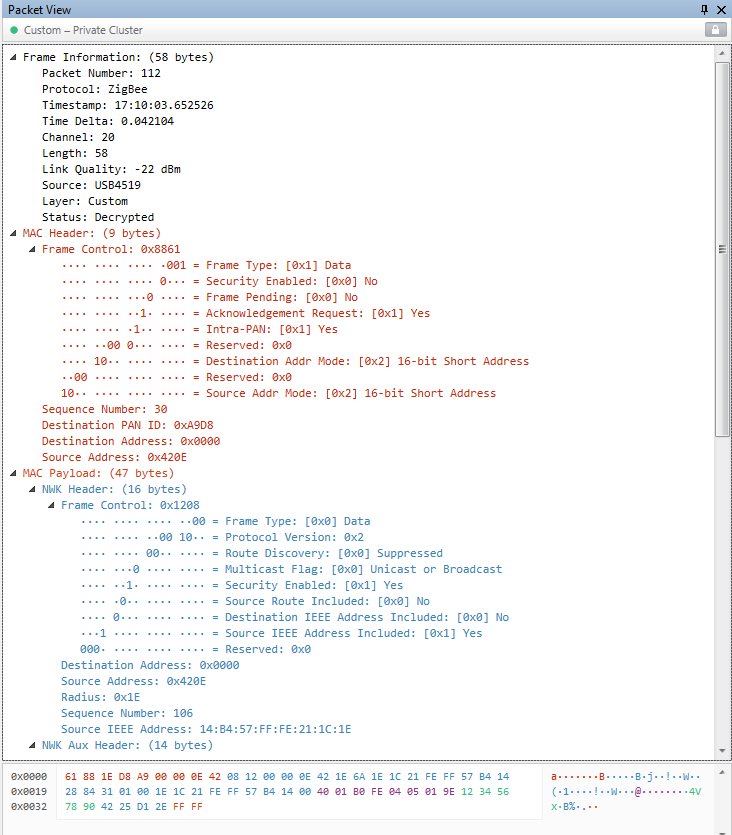

展開Packet View 可以看到數據中的所有解析數據，主要的MAC地址、網絡短地址、PANID、端點號、Cluster ID、Profile ID等參數，APS Payload就是應用層發送的交互數據，這里自定義發送 12 34 56 78 90 。
