SX1281芯片半雙工RF射頻收發器為SX1200芯片系列超低功耗無線收發器，工作頻率2.4G，提供了三種調制方式分別是LoRa擴頻技術、FLRC以及傳統的FSK調制技術，是一款高性能物聯網無線收發器，其特殊的LoRa和FLRC調試方式可大大增加無線模塊的通信距離，并可以兼容藍牙協議。
Semtech公司的SX1281射頻芯片2.4GHz頻段RF射頻收發器集成了+12.5dBm模擬前端、配電系統、具有3個調制選項的調制解調器、用于發送和接收的數據包處理引擎，以及數字接口與控制模塊。配電系統通過集成式低壓差 (LDO)穩壓器或高效率降壓DC-DC轉換器進行電壓調節，具體由工程師根據應用需求選擇。數字通信接口包括SPI、UART和一組通用數字輸入輸出(DIO)。
智能家居以及工業傳感器等、安防系統、定位系統、可穿戴設備、無線遙控、無人機、智能手表、醫療保健產品、汽車行業的物聯網應用。

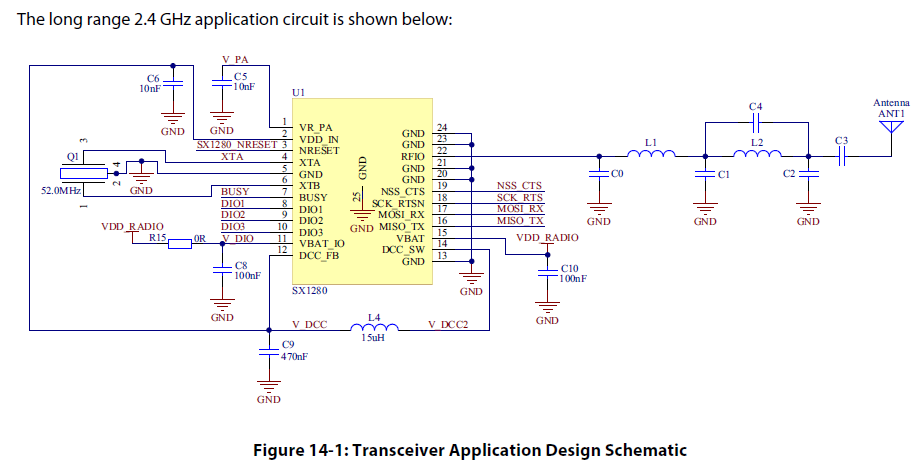

SX1281芯片用52MHz的無源晶振來提供時鐘；
射頻電路部分由一個簡單的LC匹配電路和一個橢圓濾波器組成，外接2.4GHz天線；
L4的連接作用是使高效率降壓DC-DC轉換器來給芯片的射頻部分供電。

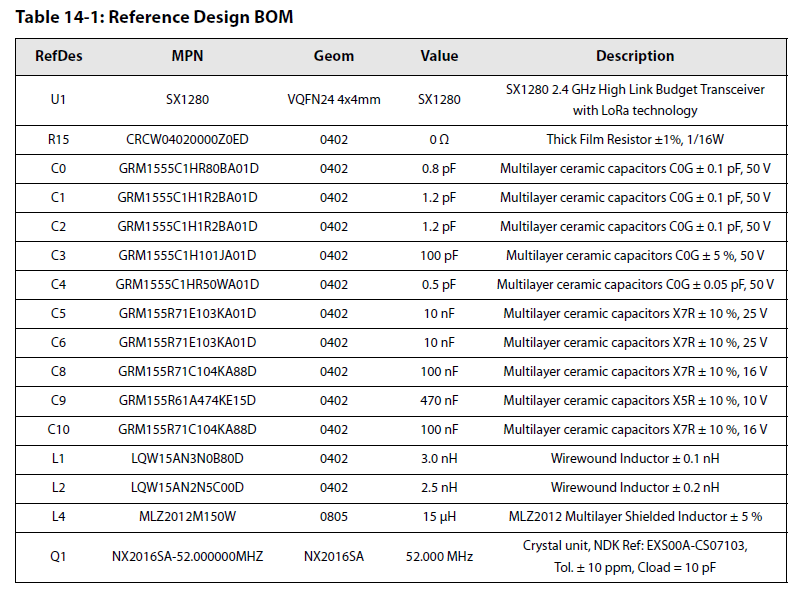

以下是BOM清單：

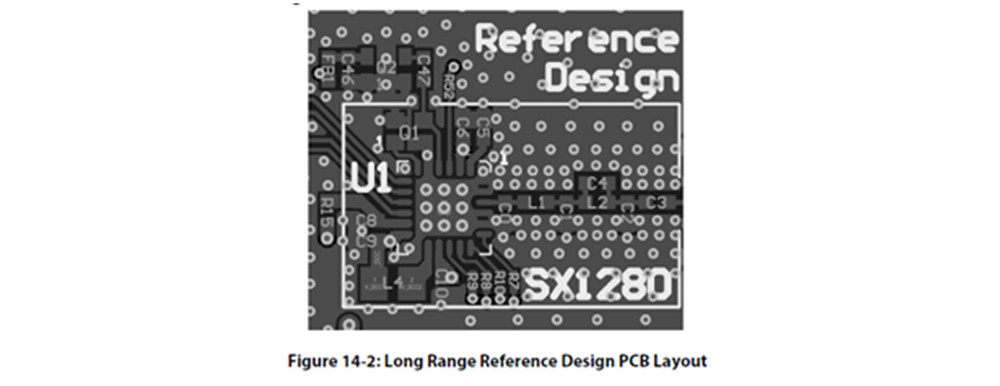

參考電路板設計，如下圖：

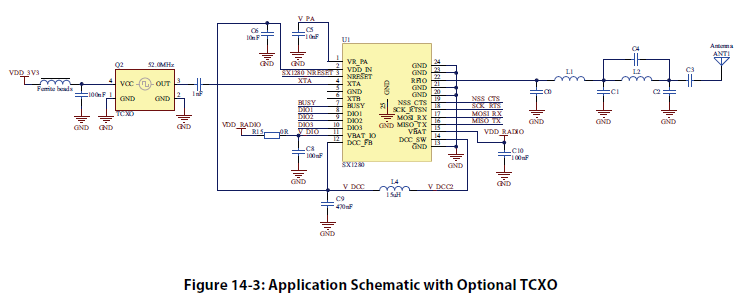

此無線模塊應用與物聯網應用一不同的是52MHz的晶振為有源晶振，并從XTA引腳輸入，相較于應用一的時鐘源更為干凈、精準。

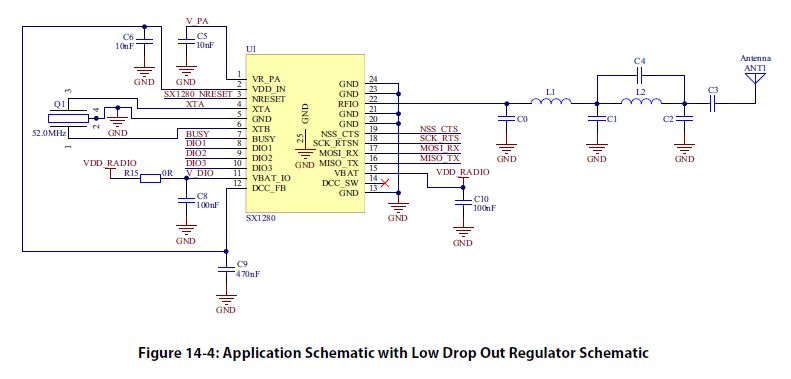

此應用與應用一不同的是集成式低壓差 (LDO)穩壓器來給芯片的射頻部分供電，相較于應用一的效率會低些，發射電流會高。
4、結語
此三種lora模塊應用電路各有優劣，工程師可根據實際情況自行選擇方案，由于SX1280芯片的功能之強，使他的物聯網應用場合非常廣泛，潛力無限！
芯片方案：SX1281
載波頻率：2.4~2.5GHz
發射功率：27dBm
通信距離：8km
產品尺寸：15*20mm
功能特點：E28-2G4M27SX是億佰特公司設計生產的2.4GHz射頻收發lora模塊，發射功率500mW，SPI通信接口，具有極低的低功耗模式流耗；該lora模塊為小體積貼片型(引腳間距 1.27mm)，采用52MHz工業級高精度低溫漂晶振，保證其工業特性和其穩定性能。
