目前，中國已經成為全球最大的汽車市場，并保持以每年35%-40%的速度高速增長，越來越多的車輛給車輛停泊帶來很大的壓力。很多大型停車場面積龐大，結構復雜，用戶需要花費很多時間尋找空閑車位，返回也可能因?yàn)椴皇煜?chǎng)地，需要花費不少時間尋找自己的停車位置。
在車流密集的時候，停車效率低還容易造成車輛堵塞。為了解決找車位難，找車難的問題，也為了提升停車場的運轉效率，引入智能化的泊車管理系統成為大型停車場的不二選擇。

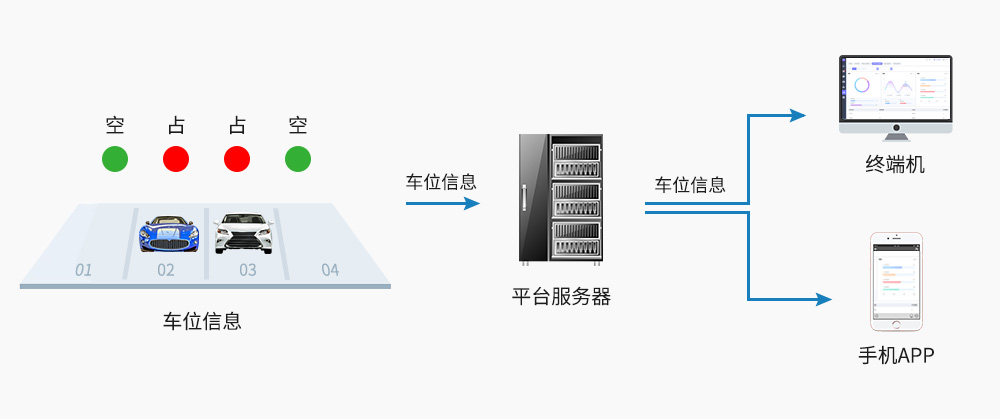

在每個車位安裝攝像頭，每當有車停入或是開出車位后觸發攝像頭拍照，并將攝像頭位置與車位信息通過NB-IOT模塊發送給平臺服務器。
平臺服務器根據攝像頭所提供的信息更新整個停車場的泊車信息，并將數據更新給停車場終端機與APP。用戶則可以通過終端機或是手機APP查詢整個停車場的空閑車位或是查詢自己的停車位置，并進行導航。

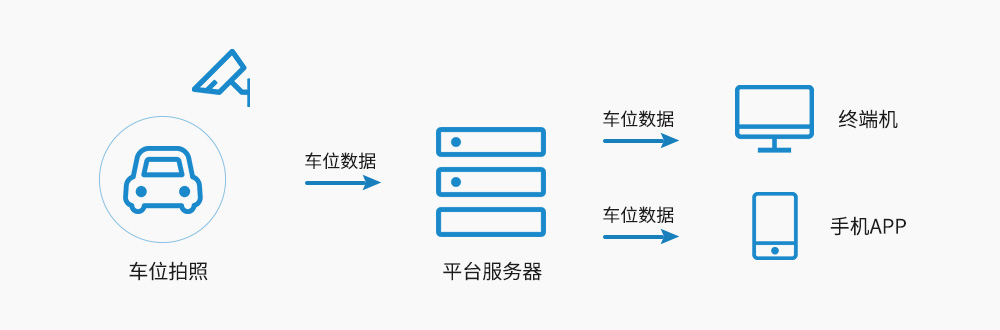

01 前端拍攝

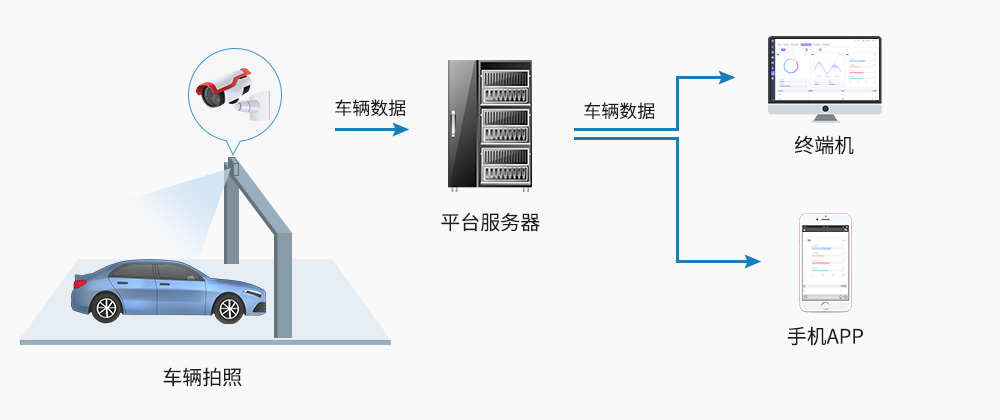

前端采用專門的抓拍攝像頭，并依據攝像頭功能采用地感線圈或是警戒線的方式感應車輛的進出。
當有車輛進入車位，觸發抓拍，識別車輛車牌，NB-IOT模塊將攝像頭編號、車輛進入以及車輛車牌號一并上報給平臺服務器。若車輛離開車位，同樣將攝像頭編號、車輛駛出、車牌號上報給平臺服務器。
02 平臺信息處理
平臺服務器中預設好停車場地圖與具體的車位編號與位置信息，當有前端數據傳入，依據接收到的攝像頭編號在地圖中快速查詢到車位，并將車輛的進入、駛出、車牌信息填入。如：1號車位，幾時幾分車輛駛?cè)?，車牌?hào)：xxxxx，并將車位狀態調整為已占用。同理，車輛駛出后記錄信息，并將車位狀態調整為空閑。

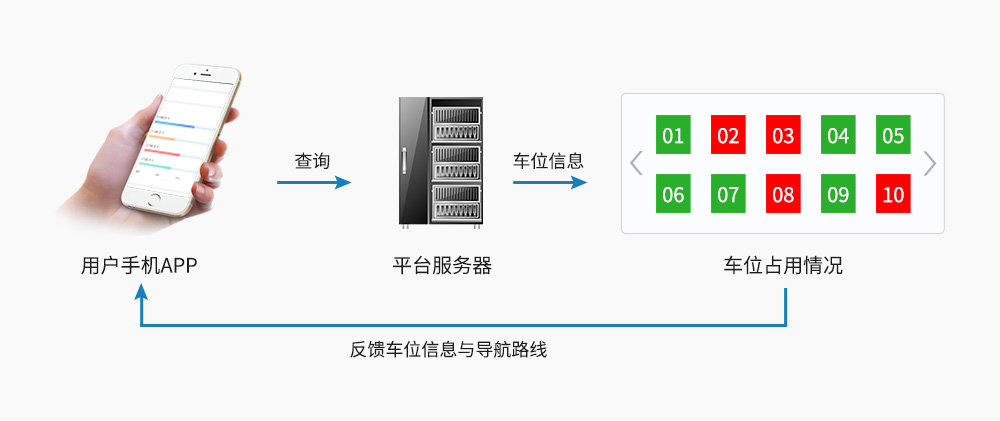

03 終端展示
終端機與APP具有一張實時與平臺同步的停車場車位地圖，并已標注每個車位的占用、空閑狀態，與終端機的位置。用戶可以通過輸入車牌號迅速找到車輛停放的具體位置，或是快速找到離自己最近的空閑車位，并且系統會給出到達指定位置的導航路線。

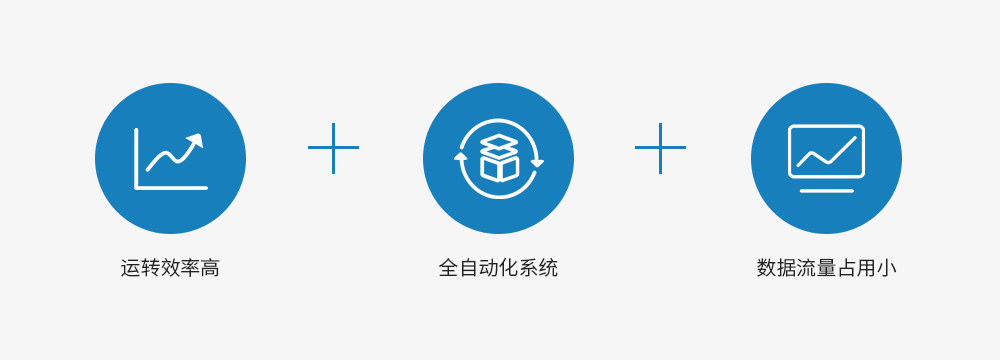

01 運轉效率高
進入車輛可以快速找到空閑車位、準備離開人員可以快速找到停車位，并從最優線路進入、離開。大幅減少車輛、人員滯留與占用通道時間；
02 全自動化系統
整個系統都由電子設備自動完成，無需人為介入，可以做到現場情況實時反饋，及時更新，快速引導；
03 數據流量占用小
數據在前端完成處理，僅傳輸關鍵數據信息返回服務器，數據流量使用少，服務器的計算、存儲資源占用也小，相對將現場圖像傳回后端處理的4G方案，效率更高。
案例中使用的NB-IOT模塊采用億佰特EA01-SG無線通信模塊。
EA01-SG介紹
EA01-SG采用芯翼科技的XY1100 和 GK9501 芯片方案的 NB+GPS/北斗定位模組，芯片集成了雙核處理器包括 ARM 核和 DSP 核，DSP 核處理 3GPP 協議，ARM 處理應用協議，搭載華為 LiteOS 操作系統雙核處理器同時工作運行速度快而穩定。
EA01-SG支持不同的功耗模式，深度睡眠、普通睡眠、待機、低功耗工作模式，最低功耗可達 0.7uA。適用于智能樓宇、智能建筑、自動化數據采集、健康傳感器、汽車檢測設備、智能機器人、車載定位與導航設備等多種應用場景。
