RF射頻PA(radio frequency power amplifier)是各種無線發射機的重要組成部分。 在發送機的前級電路中，調制振蕩電路產生的射頻信號的功率非常小，需要經過一系列放大一緩沖級、中間放大級、最終級的功率放大級，得到足夠的射頻功率后，提供給天線進行輻射。 為了得到足夠大的射頻輸出功率，射頻功率放大器常常扮演著不可或缺的作用。

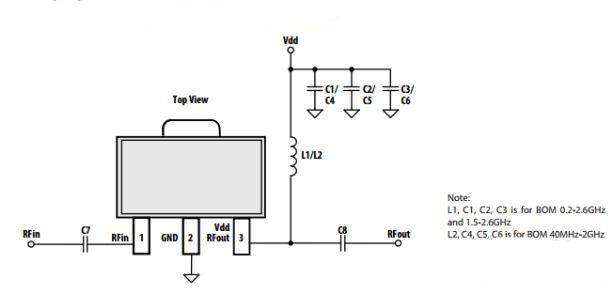

射頻放大器結構
輸入功率超過一定值時，晶體管的增益開始下降，最終輸出功率飽和。如果放大器的增益偏離常數或低于其他小信號增益1dB，這個點就是1dB壓縮點( P1dB )。 放大器的功率容量通常用1dB的壓縮點表示。
工作增益是測量放大器放大能力的主要指標。增益的定義是放大器輸出端口傳輸到負載的功率與信號源實際傳輸到放大器輸入端口的功率之比。增益平坦度是在一定溫度下放大器增益在整個工作頻帶內變化的范圍，也是放大器的主要指標。
一般是指放大器的線性工作頻率范圍。當頻率從DC開始時，放大器被認為是直流放大器。
放大器是功率元件，所以需要消耗供電電流。因此，放大器的效率對整個系統的效率非常重要。 功率效率是放大器的高頻輸出功率與提供給晶體管的直流功率之比。NP=RF輸出功率/直流輸入功率。
交條失真是具有不同頻率的兩個或更多個輸入信號通過功率放大器而產生的混合分量。這是因為放大器的非線性特點。
其中，三階交條產物特別接近基波信號，影響最大，因此交條失真中最重要的是三階交，當然，三階交條產物越低越好。
圖2中基波信號的輸出功率延長線與三階交條延長線的交點稱為三階交條截止點，用符號IP3表示。IP3也是放大器非線性的重要指標。輸出功率一定時，三階交條截止點的輸出功率越大，放大器的線性度越好。
輸入信號增加一定程度后，放大器工作到非線性區域，產生一系列的高次諧波。在大功率放大器系統中，需要通過濾波器將高次諧波降低到60dBc以下。
放大器的動態范圍通常是指從最小可檢測信號到線性工作區的最大輸入功率之間的差。當然，這個值一定越大越好。
駐波比是非常重要的指標，顯示了射頻放大器和系統整體的匹配程度。輸入輸出比變差時，系統的增益波動和群延遲會變差。但是，駐波比高的放大器很難設計，一般的系統要求放大器的輸入駐波比小于2:1。
