E95-DTU采用軍工級LoRa調制技術的無線數傳電臺,具有多種傳輸方式，工作在(410.125~493.125MHz)頻段(默認433.125MHz),電臺提供透明RS485接口，采用V0阻燃材料,導軌式安裝結構，支持8~28V電壓輸入。LoRa擴頻技術帶來更遠的通訊距離，且具有功率密度集中,抗干擾能力強的優勢。

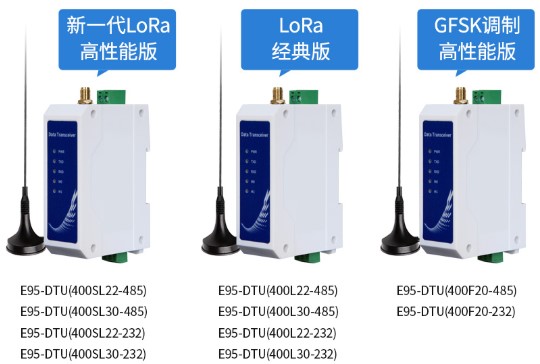

SL系列：新一代LoRa擴頻，更遠距離，高性能
L系列：LoRa擴頻，遠距離抗干擾，經典版
F系列：GFSK調制，工業級品質，高性價比
目前E95-DTU的三個系列已在各大平臺上線，價格低至【68元】，E95-DTU新品系列產品還有【8折】優惠！
新一代LoRa擴頻技術
原裝進口SX1268/1262芯片方案
發射功率可達30dBm，軟件多級可調
通信距離可達5~10km
支持自動中繼組網功能
內置看門狗，穩定運行不宕機
導軌式安裝結構，方便快捷，便于維護
阻燃材料殼體，安全有保障
工業級標準設計，支持-40+85°C下長時間使用
支持LBT環境監測功能
高效電源設計，支持電源設配器或壓線方式，支持8～28V供電
E95-DTU數傳電臺物聯網應用場景：
智能樓宇應用;工業現場應用;智能油田數據傳輸;智慧農業數據采集;智慧小區。
EWD95M-xxxLN22(xxx)系列微型導軌式DTU是采用LoRaWAN技術設計的無線數傳電臺，該LoRaWAN數傳電臺支持CLASS–A和CLASS-C節點類型，支持ABP/OTAA兩種入網方式，EWD95M-400LN22(xxx)工作頻段410~510MHZ，支持LoRaWAN 協議標準1.0.3 EU433、CN470通信標準，EWD95M-900LN22(xxx)數傳電臺工作頻段是868~930MHZ，支持LoRaWAN 1.0.4 EU868/US915/AU915/AS923/IN865/KR920/RU864通信標準，數傳電臺通信接口提供RS485接口和RS232接口，用戶可通過AT指令簡單配置即可接入標準LoRaWAN網絡中，采用塑料殼體，導軌式安裝結構，支持5～28V（DC）寬電壓電壓輸入>。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。
EWD95M系列LoRaWAN數傳電臺具體型號：
| 型號 | 接口 | 頻段 | 工作電壓 | 功率 | 空中速率 | 通信距離 |
| EWD95M-400LN22(232) | RS232 | 410～510MHz | DC 5~28V | 22dBm | 自適應 | 5.6km |
| EWD95M-400LN22(485) | RS485 | 410～510MHz | DC 5~28V | 22dBm | 自適應 | 5.6km |
| EWD95M-900LN22(232) | RS232 | 410～510MHz | DC 5~28V | 22dBm | 自適應 | 5.6km |
| EWD95M-900LN22(485) | RS485 | 410～510MHz | DC 5~28V | 22dBm | 自適應 | 5.6km |
理想條件下，數傳電臺采用透傳協議，通信距離可達5.6km；
理想條件下，采用LoRaWAN標準固件，通信距離可達3.5km；
EWD95M-400LN22(xxx)支持全球免許可ISM 433/470MHz頻段；
EWD95M-400LN22(xxx)支持LoRaWAN 1.0.3 EU433/CN470標準；
EWD95M-900LN22(xxx)支持全球免許可ISM 868/915MHz頻段；
EWD95M-900LN22(xxx)支持LoRaWAN 1.0.4 EU868/US915/AU915/AS923/IN865/KR920/RU864通信標準；
支持Class A、Class C兩種設備類型；
支持ABP/OTAA兩種入網方式；
EWD95M-xxxLN22(xxx)最大發射功率21.5dBm，軟件多級可調；
支持AT指令，使用起來更加便捷；
超小體積，尺寸為80*28*28.5mm，方便快速安裝；
采用阻燃塑料殼體，導軌式安裝結構，安裝便捷高效；
簡單的高效電源設計，支持電源適配器或壓線方式，支持5～28V（DC）供電；
工作溫度范圍:-40℃～+85℃，適應各種嚴酷的工作環境，真正的工業級產品；
電源逆接保護、過接保護、天線浪涌保護等多重保護功能，大大增加了電臺可靠性；
通信端口、電源接口采用隔離高防護；
內置看門狗，并進行精確時間布局，一旦發生異常，電臺將自動重啟，且能繼續按照先前的參數設置繼續工作。

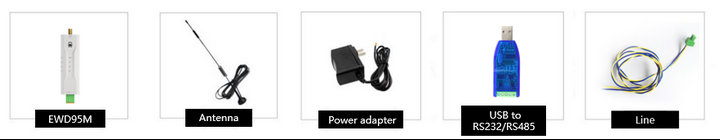

本教程主要介紹LoRaWAN數傳電臺的入門應用配置教程，需要準備以下配置工具：
EWD95M-xxxLN22(xxx)微型導軌DTU 電臺1件：
通信天線設備1件：
電源適配器1件：DC 5V~28V的電源適配器
USB轉串口模組工具1件：
數據連接線1件：含4PIN 3.81鳳凰端子公頭的連接線。
首先給數傳電臺安裝好天線。并通過電源適配器將DTU通電及連好接線，A+/TX連A/T, B-/RX連B/R。
最后通過USB轉RS232/RS485模組（或者其他USB轉串口方式）將電腦與數傳節點電臺相連；
啟動串口調試助手，選擇串口波特率為9600bps(默認)、8N1，通過AT指令或者上位機配置入網參數后，設備會自動發送入網請求，附近網關接受請求后即可實現設備入網。
本次演示套件以EWD95M-xxxLN22(xxx)微型導軌式DTU設備作為節點，E890-470LG11系列LoRaWAN網關作為網關接入免費ChirpStack Application Server測試服務器做通信測試；
節點端OTAA接入方式對應設置如下所示:
LoRaWAN數傳電臺通過上位機寫入入網參數:

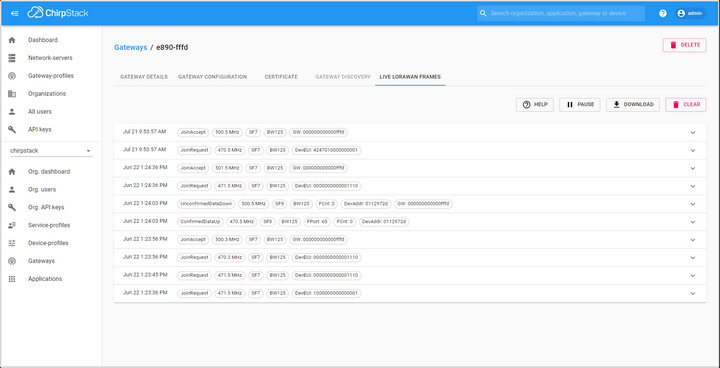

ChirpStack Application Server測試服務器上，LoRaWAN網關數據記錄如下所示：

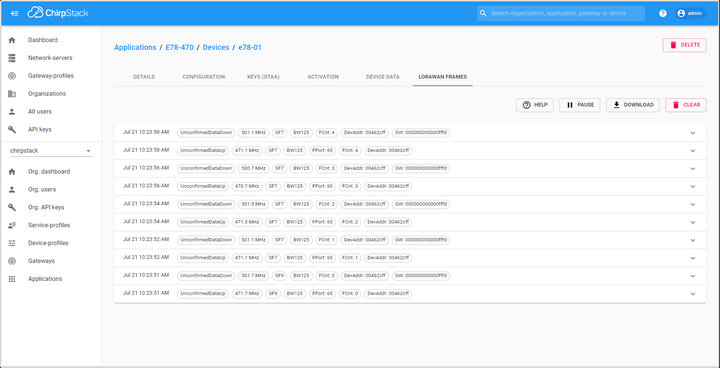

ChirpStack Application Server節點數據記錄如下所示：

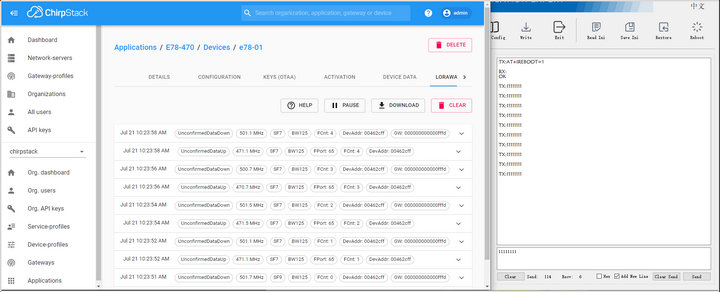

透傳模式下接入示例如下所示:
透傳模式下APP Server接收到數據：
注1：TTN創建設備和對應配置流程請參考《LORAWAN節點+網關TTN服務器配置教程》
注2：數傳電臺具有掉電保存模式功能（出廠默認設置為透傳模式），用戶需要按照M1、M0指示燈切換相應模式（立即生效）。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
